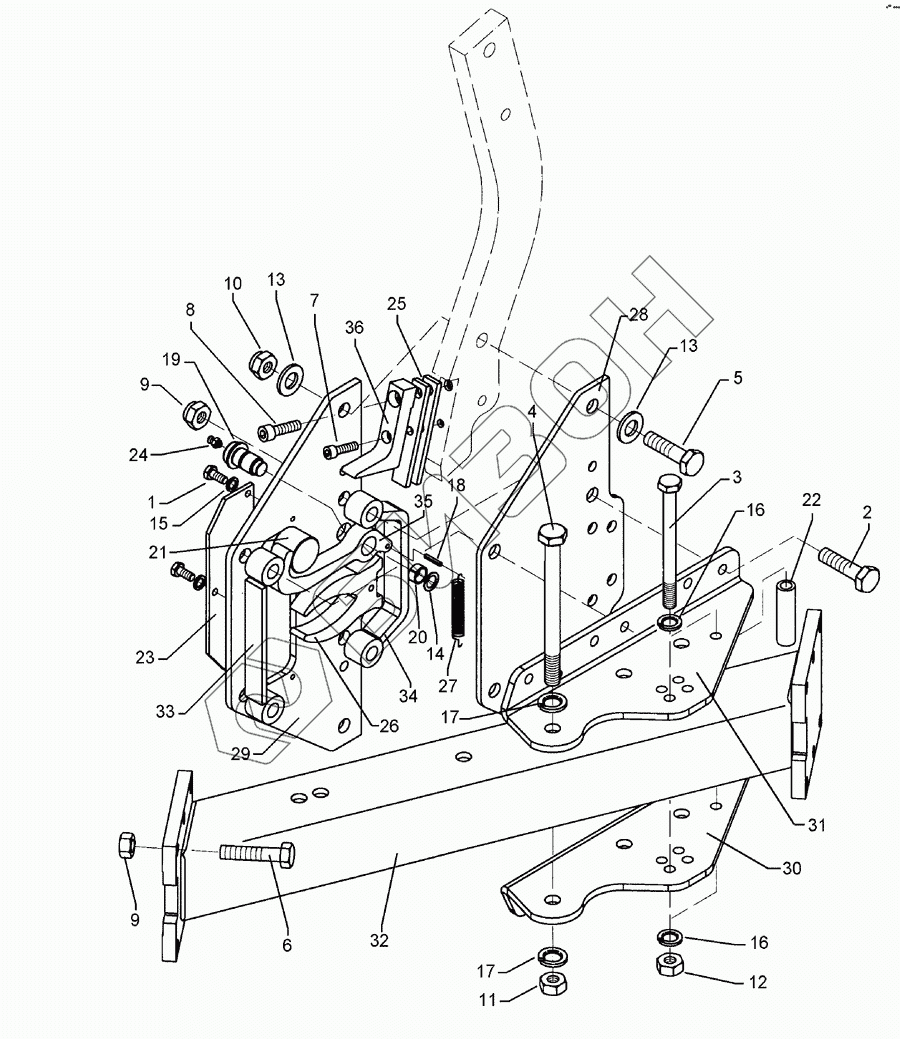

Графический каталог запасных частей к технике: Lemken EurOpal 5HX. Frame extension E5/6-HX-110
1
2
3
4
5
6
7
8
9
9
10
11
12
13
13
14
15
16
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 301 3055 | Screw |
Загрузка ...
|
|
| 2 | 301 3920 | Bolt |
Загрузка ...
|
|
| 3 | 301 4119 | Bolt |
Загрузка ...
|
|
| 4 | 301 4522 | Bolt |
Загрузка ...
|
|
| 5 | 301 4606 | Болт |
Загрузка ...
|
|
| 6 | 301 5389 | Bolt |
Загрузка ...
|
|
| 7 | 301 5811 | Allen screw |
Загрузка ...
|
|
| 8 | 301 5883 | Allen screw |
Загрузка ...
|
|
| 9 | 303 0935 | Гайка шлицевая NM16-8 Zn DIN985 |
Загрузка ...
|
|
| 10 | 303 0936 | Гайка шлицевая NM20-8 Zn DIN985 |
Загрузка ...
|
|
| 11 | 303 0977 | Орех |
Загрузка ...
|
|
| 12 | 303 0990 | Nut |
Загрузка ...
|
|
| 13 | 305 6164 | Шайба |
Загрузка ...
|
|
| 14 | 305 6987 | Washer |
Загрузка ...
|
|
| 15 | 305 9883 | Spring ring |
Загрузка ...
|
|
| 16 | 305 9887 | Пружинное кольцо |
Загрузка ...
|
|
| 17 | 305 9888 | Пружинное кольцо |
Загрузка ...
|
|
| 18 | 309 6048 | Expansion bush |
Загрузка ...
|
|
| 19 | 313 8240 | Pin |
Загрузка ...
|
|
| 20 | 317 3394 | Expansion bush |
Загрузка ...
|
|
| 21 | 317 9628 | Roller |
Загрузка ...
|
|
| 22 | 317 7509 | Bushing |
Загрузка ...
|
|
| 23 | 323 0451 | Cap |
Загрузка ...
|
|
| 24 | 323 6348 | Смазочный ниппель |
Загрузка ...
|
|
| 25 | 329 1021 | Leaf spring |
Загрузка ...
|
|
| 26 | 329 1740 | Fork spring |
Загрузка ...
|
|
| 27 | 329 8510 | Spring |
Загрузка ...
|
|
| 28 | 402 2450 | Stalk plate |
Загрузка ...
|
|
| 29 | 402 2451 | Stalk plate |
Загрузка ...
|
|
| 30 | 402 2528 | Adjusting bracket |
Загрузка ...
|
|
| 31 | 402 2529 | Adjusting bracket |
Загрузка ...
|
|
| 32 | 402 8246 | Frame extension |
Загрузка ...
|
|
| 33 | 426 0083 | Safety device |
Загрузка ...
|
|
| 34 | 426 0084 | Safety device |
Загрузка ...
|
|
| 35 | 426 0091 | Hook |
Загрузка ...
|
|
| 36 | 426 0452 | Stop |
Загрузка ...
|
|
| 37 | 301 3080 | Bolt |
Загрузка ...
|
|
| 38 | 303 0932 | Самоблокирующаяся гайка |
Загрузка ...
|
|
| 39 | 303 0972 | Орех |
Загрузка ...
|
|
| 40 | 323 8071 | Шапка |
Загрузка ...
|
|
| 41 | 323 8072 | Защитный колпачок GPN300V142-D16 RAL5015 |
Загрузка ...
|
