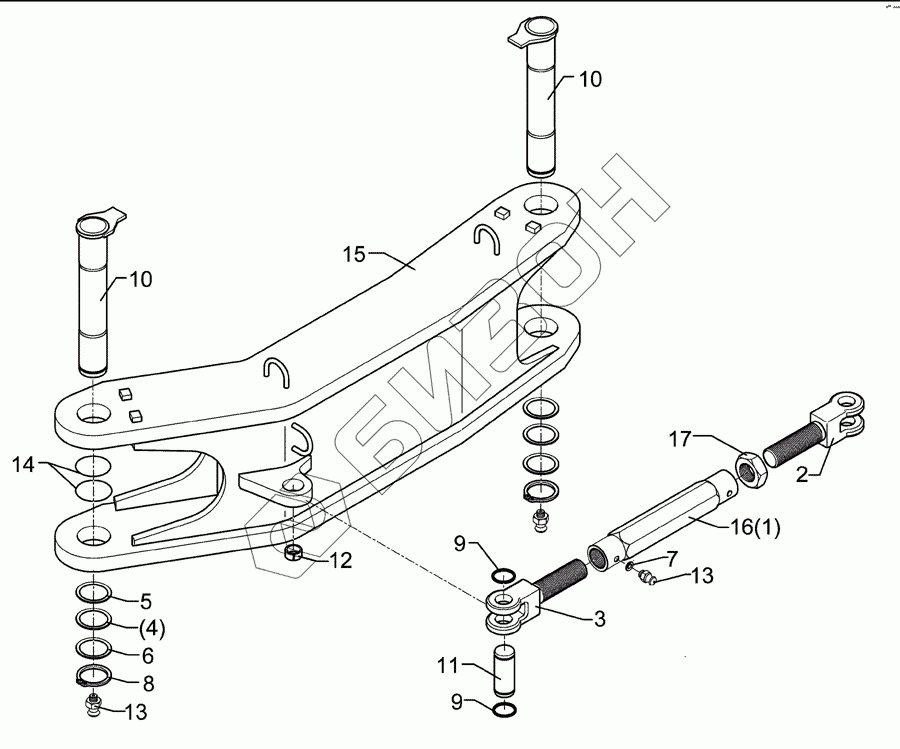

Графический каталог запасных частей к технике: Lemken EurOpal 6. Adjustment centre V-50/735 HY

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
9
10
10
11
12
13
13
14
15
16
17
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 302 8915 Резьбовая втулка
Загрузка ...
2 302 9000 Вилка
Загрузка ...
3 302 9001 Вилка
Загрузка ...
4 305 2155 Клин
Загрузка ...
5 305 2150 Клин
Загрузка ...
6 305 2255 Supporting washer
Загрузка ...
7 305 6130 Washer
Загрузка ...
8 305 8877 Крепежное кольцо
Загрузка ...
9 305 8867 Крепежное кольцо
Загрузка ...
10 313 5031 Pin with stop
Загрузка ...
11 313 7802 Булавка
Загрузка ...
12 317 3417 Expansion bush
Загрузка ...
13 323 6348 Смазочный ниппель
Загрузка ...
14 375 1255 O-ring
Загрузка ...
15 434 3149 Link
Загрузка ...
16 302 8787 Резьбовая втулка
Загрузка ...
17 303 3040 Nut
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
