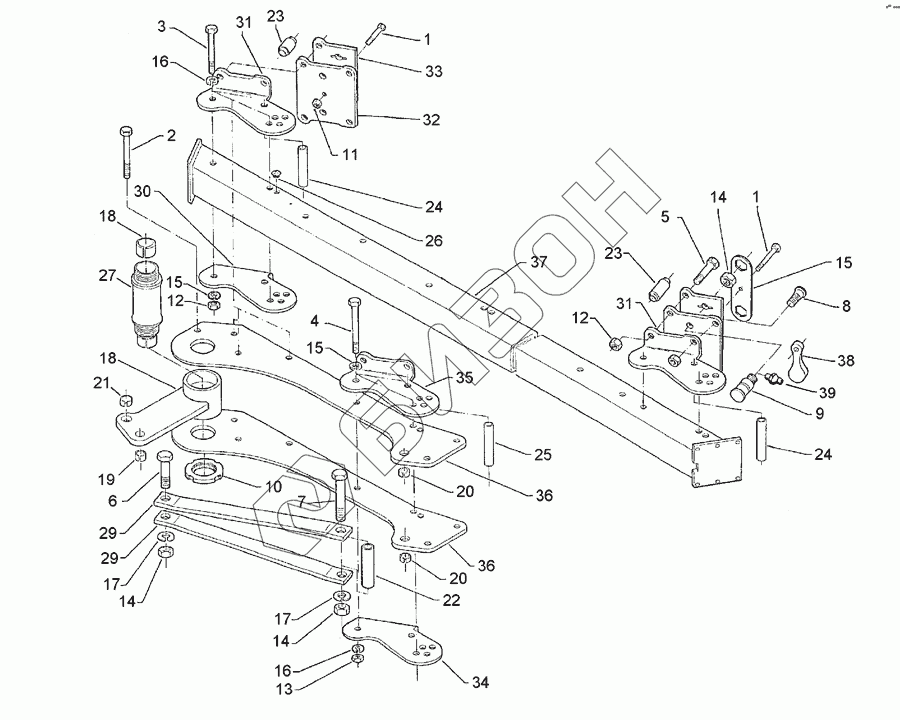

Графический каталог запасных частей к технике: Lemken EurOpal 7X. Basic frame E7X-120-3-1000
1
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
14
14
15
15
15
16
16
17
17
18
19
20
20
21
22
23
23
24
24
25
26
27
28
29
29
30
31
31
32
33
34
35
36
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 301 3431 | Bolt |
Загрузка ...
|
|
| 2 | 301 4522 | Bolt |
Загрузка ...
|
|
| 3 | 301 4523 | Bolt |
Загрузка ...
|
|
| 4 | 301 4539 | Болт |
Загрузка ...
|
|
| 5 | 301 4607 | Bolt |
Загрузка ...
|
|
| 6 | 301 4646 | Bolt |
Загрузка ...
|
|
| 7 | 301 4802 | Bolt |
Загрузка ...
|
|
| 8 | 301 8220 | Bolt |
Загрузка ...
|
|
| 9 | 301 8221 | Bolt |
Загрузка ...
|
|
| 10 | 303 0341 | Grooved nut |
Загрузка ...
|
|
| 11 | 303 0934 | Гайка шлицевая NM12-8 Zn DIN985 |
Загрузка ...
|
|
| 12 | 303 0936 | Гайка шлицевая NM20-8 Zn DIN985 |
Загрузка ...
|
|
| 13 | 303 0977 | Орех |
Загрузка ...
|
|
| 14 | 303 0980 | Орех |
Загрузка ...
|
|
| 15 | 305 1340 | Locking plate |
Загрузка ...
|
|
| 16 | 305 9888 | Пружинное кольцо |
Загрузка ...
|
|
| 17 | 305 9889 | Пружинное кольцо |
Загрузка ...
|
|
| 18 | 317 2025 | Expansion bush |
Загрузка ...
|
|
| 19 | 317 3404 | Expansion bush |
Загрузка ...
|
|
| 20 | 317 3406 | Expansion bush |
Загрузка ...
|
|
| 21 | 317 3417 | Expansion bush |
Загрузка ...
|
|
| 22 | 317 6655 | Tube |
Загрузка ...
|
|
| 23 | 317 7505 | Bushing |
Загрузка ...
|
|
| 24 | 317 7515 | Bushing |
Загрузка ...
|
|
| 25 | 317 7511 | Тюбик |
Загрузка ...
|
|
| 26 | 323 8071 | Шапка |
Загрузка ...
|
|
| 27 | 402 1282 | Lagerrohr |
Загрузка ...
|
|
| 28 | 402 1722 | Rocker arm |
Загрузка ...
|
|
| 29 | 402 1801 | Support |
Загрузка ...
|
|
| 30 | 402 2550 | Adjusting bracket |
Загрузка ...
|
|
| 31 | 402 2551 | Adjusting bracket |
Загрузка ...
|
|
| 32 | 402 2552 | Plate for beam |
Загрузка ...
|
|
| 33 | 402 2553 | Plate for beam |
Загрузка ...
|
|
| 34 | 402 2554 | Adjusting bracket |
Загрузка ...
|
|
| 35 | 402 2555 | Adjusting bracket |
Загрузка ...
|
|
| 36 | 402 2860 | Bearing plate |
Загрузка ...
|
|
| 37 | 402 8240 | Basic frame |
Загрузка ...
|
|
| 38 | 426 0461 | End stop |
Загрузка ...
|
|
| 39 | 323 6348 | Смазочный ниппель |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
