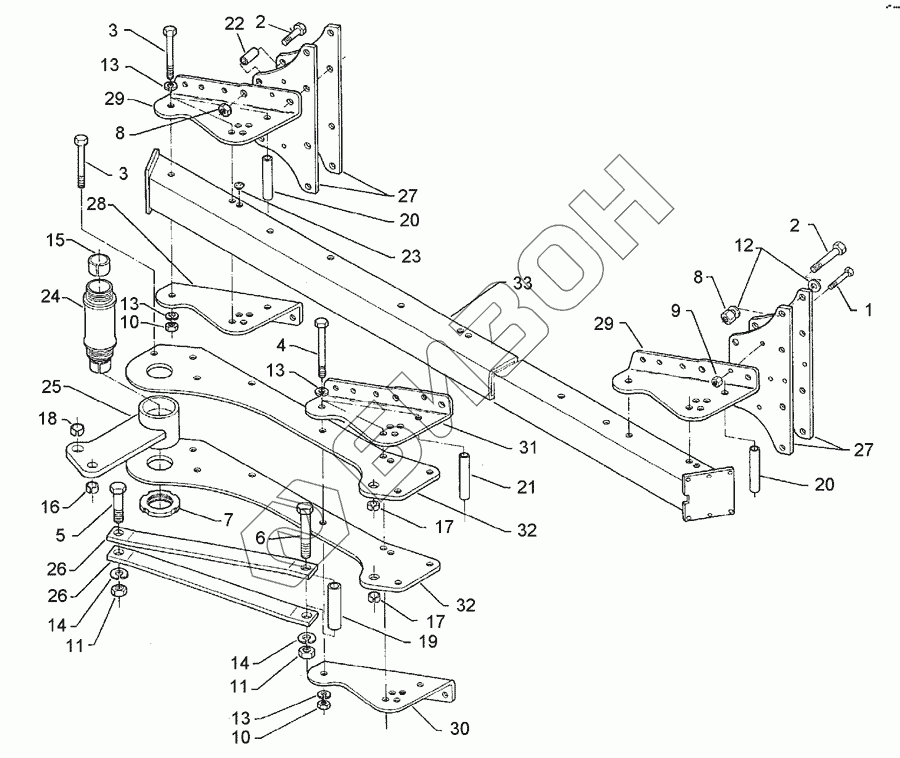

Графический каталог запасных частей к технике: Lemken EurOpal 8. Basic frame E8-140-4-900
1
2
2
3
3
4
5
6
7
8
8
9
10
10
11
11
12
13
13
13
13
14
14
15
16
17
17
18
19
20
20
21
22
23
24
25
26
26
27
27
28
29
29
30
31
32
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 301 3424 | Болт |
Загрузка ...
|
|
| 2 | 301 4370 | Болт |
Загрузка ...
|
|
| 3 | 301 4539 | Болт |
Загрузка ...
|
|
| 4 | 301 4542 | Bolt |
Загрузка ...
|
|
| 5 | 301 4646 | Bolt |
Загрузка ...
|
|
| 6 | 301 4811 | Bolt |
Загрузка ...
|
|
| 7 | 303 0375 | Grooved nut |
Загрузка ...
|
|
| 8 | 303 0936 | Гайка шлицевая NM20-8 Zn DIN985 |
Загрузка ...
|
|
| 9 | 303 0972 | Орех |
Загрузка ...
|
|
| 10 | 303 0977 | Орех |
Загрузка ...
|
|
| 11 | 303 0980 | Орех |
Загрузка ...
|
|
| 12 | 305 6164 | Шайба |
Загрузка ...
|
|
| 13 | 305 9888 | Пружинное кольцо |
Загрузка ...
|
|
| 14 | 305 9889 | Пружинное кольцо |
Загрузка ...
|
|
| 15 | 317 2035 | Expansion bush |
Загрузка ...
|
|
| 16 | 317 3404 | Expansion bush |
Загрузка ...
|
|
| 17 | 317 3406 | Expansion bush |
Загрузка ...
|
|
| 18 | 317 3417 | Expansion bush |
Загрузка ...
|
|
| 19 | 317 6660 | Tube |
Загрузка ...
|
|
| 20 | 317 7511 | Тюбик |
Загрузка ...
|
|
| 21 | 317 7512 | Tube |
Загрузка ...
|
|
| 22 | 317 6944 | Тюбик |
Загрузка ...
|
|
| 23 | 323 8071 | Шапка |
Загрузка ...
|
|
| 24 | 402 1283 | Bearing tube |
Загрузка ...
|
|
| 25 | 402 1725 | Rocker arm |
Загрузка ...
|
|
| 26 | 402 1802 | Support |
Загрузка ...
|
|
| 27 | 402 2570 | Пластина стебля |
Загрузка ...
|
|
| 28 | 402 2556 | Регулировочный кронштейн |
Загрузка ...
|
|
| 29 | 402 2557 | Регулировочный кронштейн |
Загрузка ...
|
|
| 30 | 402 2558 | Adjusting bracket |
Загрузка ...
|
|
| 31 | 402 2559 | Adjusting bracket |
Загрузка ...
|
|
| 32 | 402 2871 | Bearing plate |
Загрузка ...
|
|
| 33 | 402 8270 | Basic frame |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
