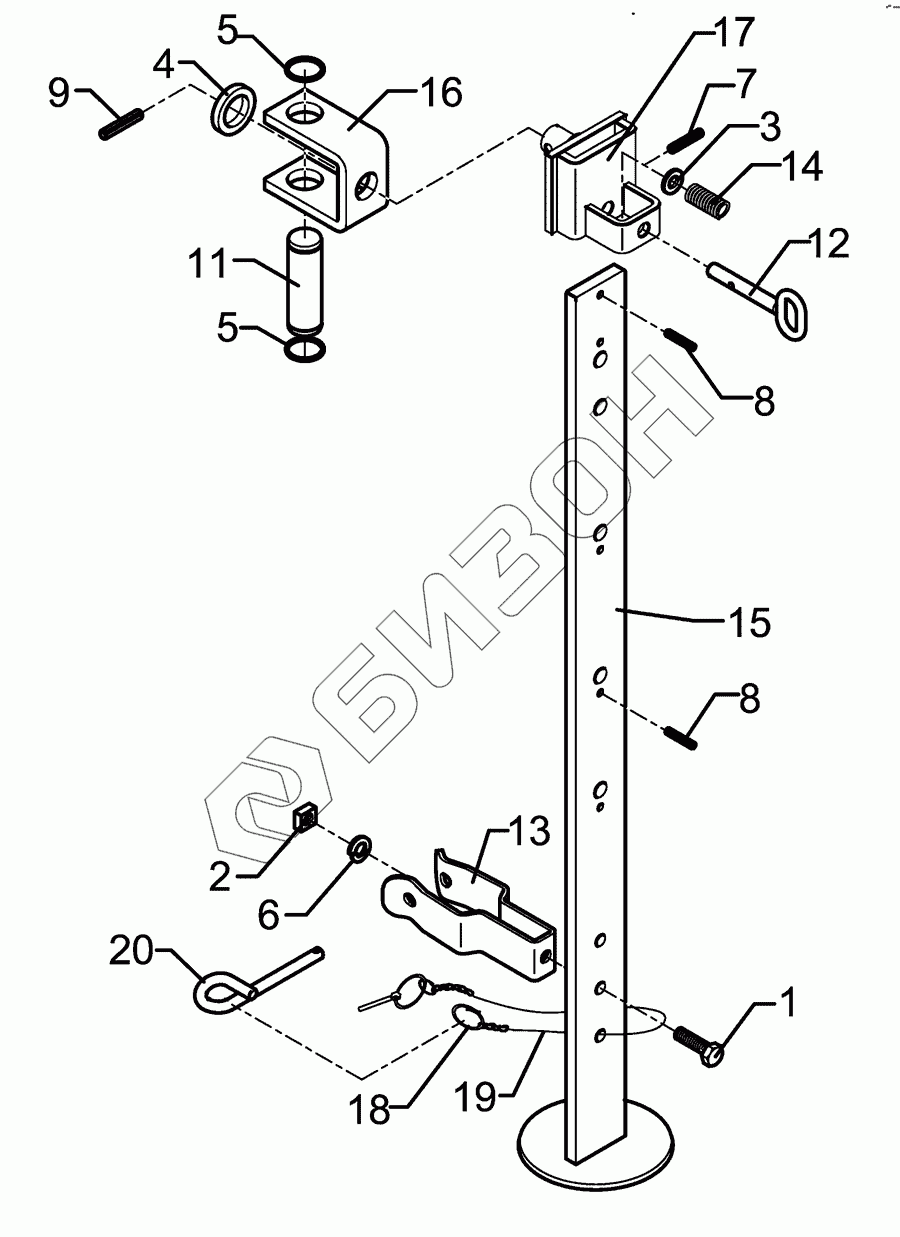

Графический каталог запасных частей к технике: Lemken EurOpal 8. Stand V-R750-800 915mm

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
5
6
7
8
8
9
11
12
13
14
15
16
17
18
19
20
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 301 3224 Screw
Загрузка ...
2 303 1100 Nut
Загрузка ...
3 305 6135 Шайба 13x28x2,5 DIN 134
Загрузка ...
4 305 6272 Washer
Загрузка ...
5 305 8867 Крепежное кольцо
Загрузка ...
6 305 9884 Spring ring
Загрузка ...
7 309 6038 Expansion bush
Загрузка ...
8 309 6052 Expansion bush
Загрузка ...
9 309 6072 Расширительная втулка
Загрузка ...
11 313 7803 Pin
Загрузка ...
12 313 8136 Pin with grip
Загрузка ...
13 329 1802 U-spring
Загрузка ...
14 329 8106 Spring
Загрузка ...
15 429 2510 Stand
Загрузка ...
16 429 4585 Holder
Загрузка ...
17 429 4600 Guiding
Загрузка ...
18 305 8551 Стопорное кольцо Di41x3 A2
Загрузка ...
19 311 9566 Securing pin
Загрузка ...
20 313 8610 Pin
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
