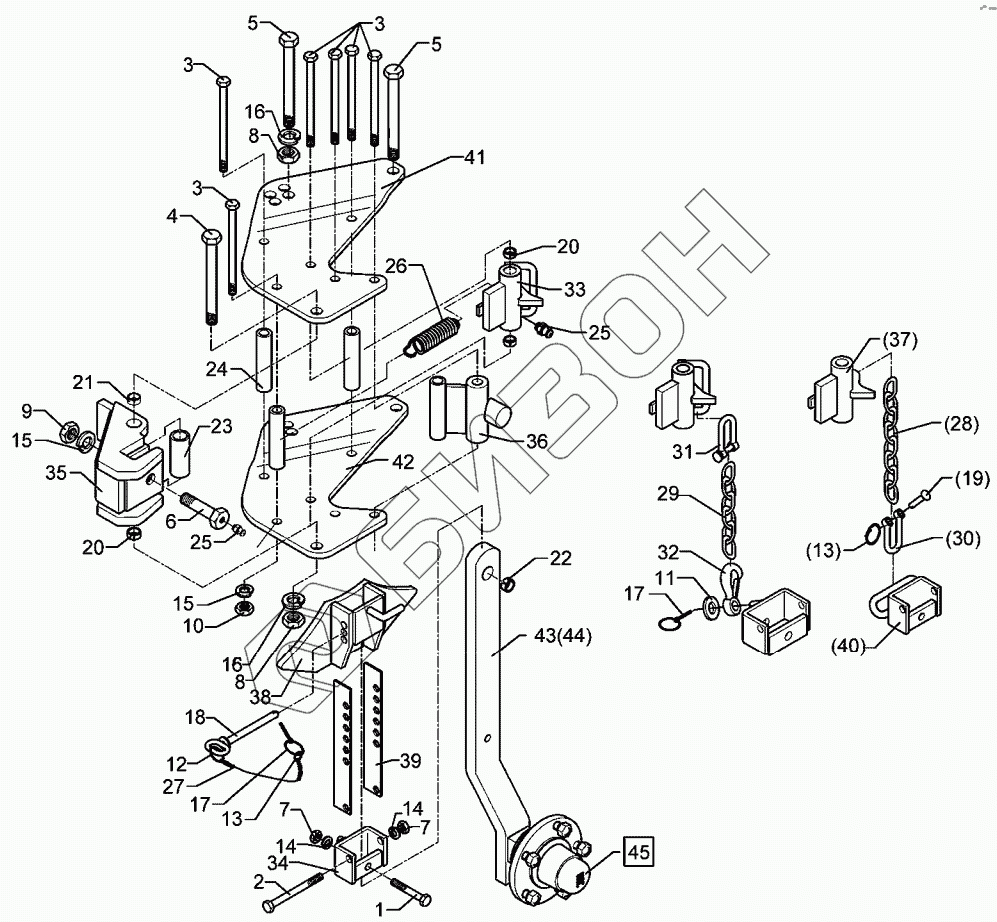

Графический каталог запасных частей к технике: Lemken EurOpal 9. Depth wheel D20x200/160x615 E9
1
2
3
3
3
4
5
5
6
7
7
8
8
9
10
11
12
13
13
14
14
15
15
16
16
17
17
18
19
20
20
21
22
23
24
25
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 301 3391 | Bolt |
Загрузка ...
|
|
| 2 | 301 3461 | Bolt |
Загрузка ...
|
|
| 3 | 301 4118 | Bolt |
Загрузка ...
|
|
| 4 | 301 4523 | Bolt |
Загрузка ...
|
|
| 5 | 301 4542 | Bolt |
Загрузка ...
|
|
| 6 | 301 4604 | Bolt |
Загрузка ...
|
|
| 7 | 303 0972 | Орех |
Загрузка ...
|
|
| 8 | 303 0977 | Орех |
Загрузка ...
|
|
| 9 | 303 0978 | Гайка шестигранная M20 DIN934-8 Zn |
Загрузка ...
|
|
| 10 | 303 0990 | Nut |
Загрузка ...
|
|
| 11 | 305 6162 | Washer |
Загрузка ...
|
|
| 12 | 305 8545 | Крепежное кольцо |
Загрузка ...
|
|
| 13 | 305 8551 | Стопорное кольцо Di41x3 A2 |
Загрузка ...
|
|
| 14 | 305 9885 | Пружинное кольцо |
Загрузка ...
|
|
| 15 | 305 9887 | Пружинное кольцо |
Загрузка ...
|
|
| 16 | 305 9888 | Пружинное кольцо |
Загрузка ...
|
|
| 17 | 311 9565 | Штифт с фикс. кольцом 4,5 |
Загрузка ...
|
|
| 18 | 313 8137 | Pin with grip |
Загрузка ...
|
|
| 19 | 315 8006 | Rivet |
Загрузка ...
|
|
| 20 | 317 3336 | Expansion bush |
Загрузка ...
|
|
| 21 | 317 3338 | Expansion bush |
Загрузка ...
|
|
| 22 | 317 3394 | Expansion bush |
Загрузка ...
|
|
| 23 | 317 6664 | Tube |
Загрузка ...
|
|
| 24 | 317 6859 | Tube |
Загрузка ...
|
|
| 25 | 323 6348 | Смазочный ниппель |
Загрузка ...
|
|
| 26 | 329 8496 | Spring |
Загрузка ...
|
|
| 27 | 331 6130 | Цепь |
Загрузка ...
|
|
| 28 | 331 6242 | Chain |
Загрузка ...
|
|
| 29 | 331 6246 | Chain |
Загрузка ...
|
|
| 30 | 331 8380 | Shackle |
Загрузка ...
|
|
| 31 | 331 8381 | Chain shackle |
Загрузка ...
|
|
| 32 | 331 9012 | Hook |
Загрузка ...
|
|
| 33 | 448 2598 | Holder with pivot |
Загрузка ...
|
|
| 34 | 448 2599 | Holder with pivot |
Загрузка ...
|
|
| 35 | 448 2601 | Cross union |
Загрузка ...
|
|
| 36 | 448 2605 | Stop |
Загрузка ...
|
|
| 37 | 448 2603 | Locking device |
Загрузка ...
|
|
| 38 | 448 2602 | stop |
Загрузка ...
|
|
| 39 | 448 2607 | Adjuster plate |
Загрузка ...
|
|
| 40 | 448 2608 | Holder |
Загрузка ...
|
|
| 41 | 448 2613 | Plate |
Загрузка ...
|
|
| 42 | 448 2612 | Plate |
Загрузка ...
|
|
| 43 | 548 2608 | Wheel stalk with bearing |
Загрузка ...
|
|
| 45 | 549 8893 | Bearing |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
