Графический каталог запасных частей к технике: Lemken EurOpal 9. Frame extension E9-160-1200/1000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19

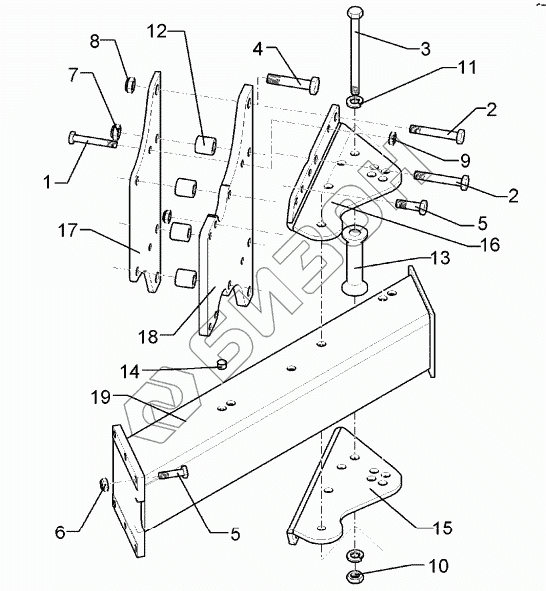

Позиция на иллюстрации Заводской номер детали Название детали Цена
1 301 3992 Bolt
Загрузка ...
2 301 4425 Bolt
Загрузка ...
3 301 4549 Bolt
Загрузка ...
4 301 4661 Bolt
Загрузка ...
5 301 5385 Болт
Загрузка ...
6 303 0935 Гайка шлицевая NM16-8 Zn DIN985
Загрузка ...
7 303 0936 Гайка шлицевая NM20-8 Zn DIN985
Загрузка ...
8 303 0937 Selflocking nut
Загрузка ...
9 303 0976 Орех
Загрузка ...
10 303 0977 Орех
Загрузка ...
11 305 9888 Пружинное кольцо
Загрузка ...
12 317 6941 Bush
Загрузка ...
13 317 7513 Bushing
Загрузка ...
14 323 8071 Шапка
Загрузка ...
15 402 2566 Adjusting bracket
Загрузка ...
16 402 2567 Adjusting bracket
Загрузка ...
17 402 2571 Stalk plate
Загрузка ...
18 402 2573 Stalk plate
Загрузка ...
19 402 8281 Frame extension
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
