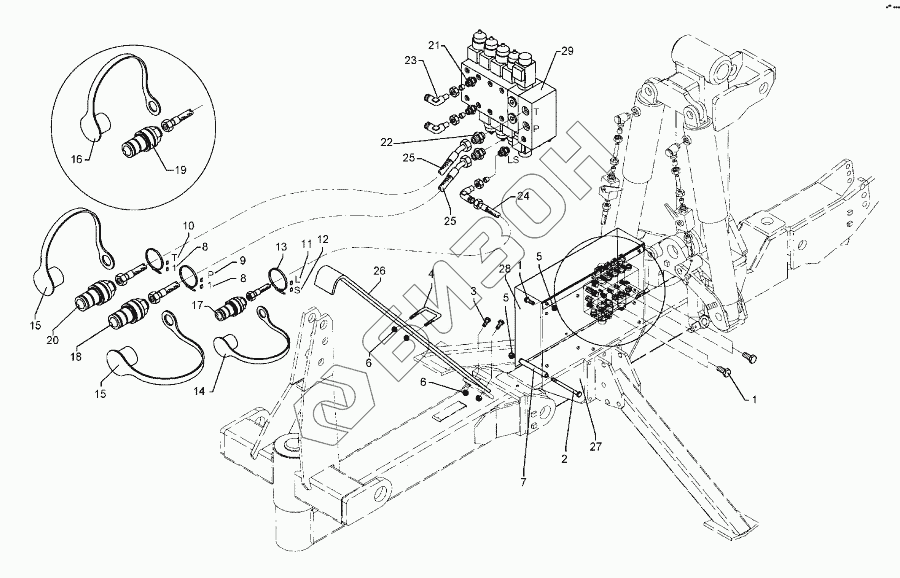

Графический каталог запасных частей к технике: Lemken EuroTitan 10. HY-assembly control valve Titan L6S
2
3
4
5
5
6
6
7
8
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2 | 301 3089 | Bolt |
Загрузка ...
|
|
| 3 | 301 7334 | Шуруп M12x35-8.8 Zn DIN933 |
Загрузка ...
|
|
| 4 | 301 7791 | U-bolt |
Загрузка ...
|
|
| 5 | 303 0932 | Самоблокирующаяся гайка |
Загрузка ...
|
|
| 6 | 303 0934 | Гайка шлицевая NM12-8 Zn DIN985 |
Загрузка ...
|
|
| 7 | 317 6645 | Tube |
Загрузка ...
|
|
| 8 | 325 1501 | EASY-READ sign |
Загрузка ...
|
|
| 9 | 325 1511 | EASY-READ sign |
Загрузка ...
|
|
| 10 | 325 1512 | EASY-READ sign |
Загрузка ...
|
|
| 11 | 325 1513 | EASY-READ sign |
Загрузка ...
|
|
| 12 | 325 1514 | EASY-READ sign |
Загрузка ...
|
|
| 13 | 325 1350 | Strap |
Загрузка ...
|
|
| 14 | 375 2164 | Шапка |
Загрузка ...
|
|
| 15 | 375 2166 | Колпачок, красный |
Загрузка ...
|
|
| 16 | 375 2168 | Cap |
Загрузка ...
|
|
| 17 | 375 2716 | SVK-разъем |
Загрузка ...
|
|
| 18 | 375 2720 | SVK-socket |
Загрузка ...
|
|
| 19 | 375 2719 | SVK-socket |
Загрузка ...
|
|
| 20 | 375 2736 | SVK-socket |
Загрузка ...
|
|
| 21 | 375 4009 | Nipple |
Загрузка ...
|
|
| 22 | 375 4032 | Nipple |
Загрузка ...
|
|
| 23 | 375 4500 | Adjustable angle union |
Загрузка ...
|
|
| 24 | 475 2637 | High-pressure hose |
Загрузка ...
|
|
| 25 | 475 2668 | High-pressure hose |
Загрузка ...
|
|
| 26 | 475 4367 | Hose carrier |
Загрузка ...
|
|
| 27 | 475 7530 | Basic plate |
Загрузка ...
|
|
| 28 | 475 7531 | Guard |
Загрузка ...
|
|
| 29 | 575 2194 | Control valve |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
