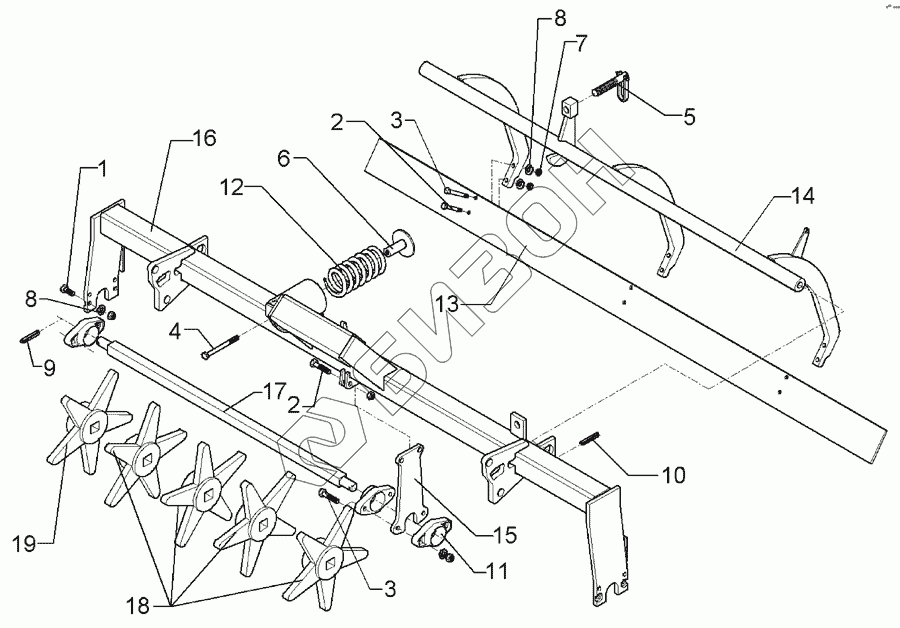

Графический каталог запасных частей к технике: Lemken FixPack. Star roller + cutting bar D330-250

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
2
3
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 301 3224 Screw
Загрузка ...
2 301 3238 Bolt
Загрузка ...
3 301 3249 Bolt
Загрузка ...
4 301 5015 Bolt
Загрузка ...
5 302 7934 Screw cpl.
Загрузка ...
6 303 0120 Nut
Загрузка ...
7 303 0970 Nut
Загрузка ...
8 305 9884 Spring ring
Загрузка ...
9 309 6051 Expansion bush
Загрузка ...
10 309 6211 Expansion bush
Загрузка ...
11 319 9367 Bearing cpl.
Загрузка ...
12 329 8465 Spring
Загрузка ...
13 422 2822 Bar
Загрузка ...
14 422 2845 Carrier
Загрузка ...
15 422 2919 Support plate
Загрузка ...
16 422 5838 Frame
Загрузка ...
17 423 8760 Axle
Загрузка ...
18 423 9005 Roller star
Загрузка ...
19 423 9006 Roller star
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
