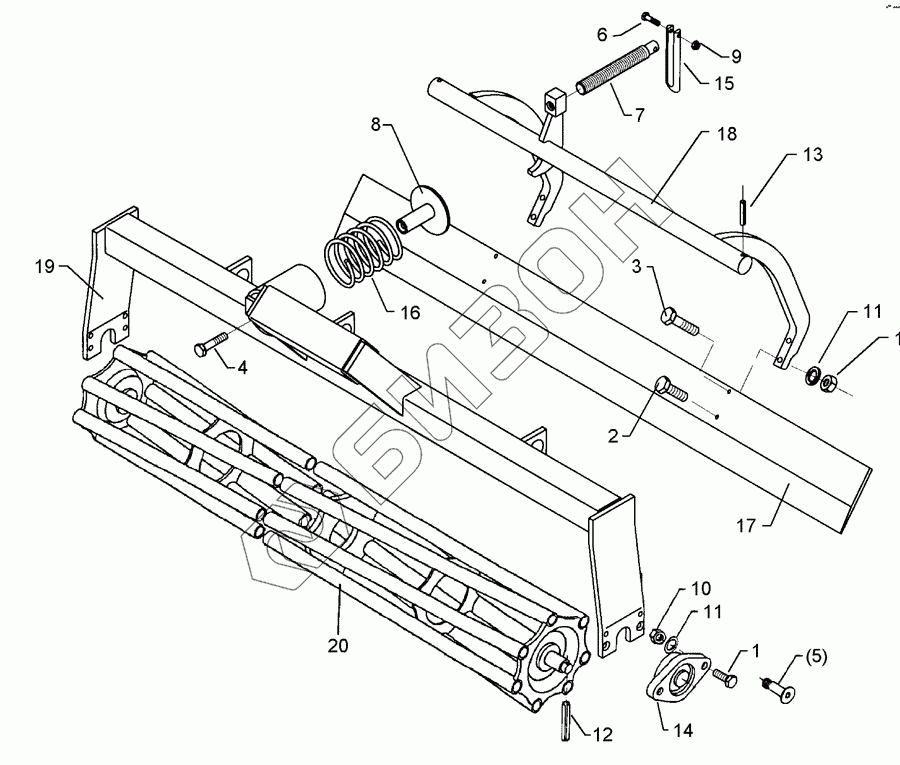

Графический каталог запасных частей к технике: Lemken FixPack. Tube bar roller+cutting bar D330-200

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
10
11
11
12
13
14
15
16
17
18
19
20
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 301 3224 Screw
Загрузка ...
2 301 3238 Bolt
Загрузка ...
3 301 3249 Bolt
Загрузка ...
4 301 5015 Bolt
Загрузка ...
5 301 6124 Countersunk bolt
Загрузка ...
6 301 6725 Bolt
Загрузка ...
7 302 7930 Screw
Загрузка ...
8 303 0120 Nut
Загрузка ...
9 303 0931 Самоблокирующаяся гайка
Загрузка ...
10 303 0970 Nut
Загрузка ...
11 305 9884 Spring ring
Загрузка ...
12 309 6051 Expansion bush
Загрузка ...
13 309 6211 Expansion bush
Загрузка ...
14 319 9367 Bearing cpl.
Загрузка ...
15 321 8428 Lever
Загрузка ...
16 329 8465 Spring
Загрузка ...
17 422 2822 Bar
Загрузка ...
18 422 2845 Carrier
Загрузка ...
19 422 5837 Frame
Загрузка ...
20 423 0853 Tube bar roller
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
