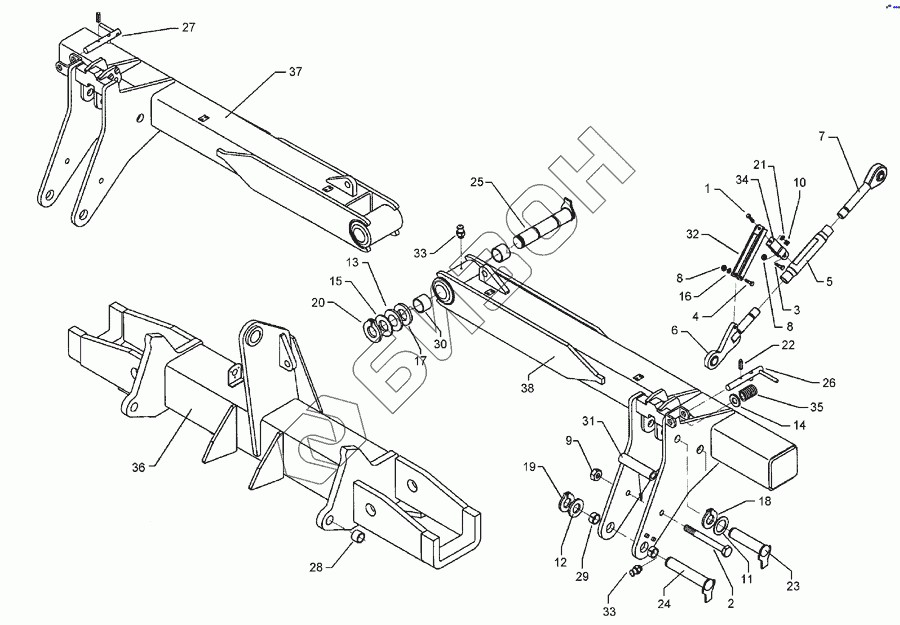

Графический каталог запасных частей к технике: Lemken Gigant 1000. Basic frame Gigant-P 1000-250x250x1750
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 301 3211 | Screw |
Загрузка ...
|
|
| 2 | 301 4860 | Bolt |
Загрузка ...
|
|
| 3 | 301 7341 | Bolt |
Загрузка ...
|
|
| 4 | 301 3383 | Bolt |
Загрузка ...
|
|
| 5 | 302 8937 | Threaded sleeve |
Загрузка ...
|
|
| 6 | 302 9020 | Joint |
Загрузка ...
|
|
| 7 | 302 9033 | Joint |
Загрузка ...
|
|
| 8 | 303 0934 | Гайка шлицевая NM12-8 Zn DIN985 |
Загрузка ...
|
|
| 9 | 303 0937 | Selflocking nut |
Загрузка ...
|
|
| 10 | 303 1100 | Nut |
Загрузка ...
|
|
| 11 | 305 2072 | Shim |
Загрузка ...
|
|
| 12 | 305 2150 | Клин |
Загрузка ...
|
|
| 13 | 305 2170 | Shim |
Загрузка ...
|
|
| 14 | 305 2240 | Supporting washer |
Загрузка ...
|
|
| 15 | 305 2261 | Supporting washer |
Загрузка ...
|
|
| 16 | 305 6128 | Washer |
Загрузка ...
|
|
| 17 | 305 6910 | Washer |
Загрузка ...
|
|
| 18 | 305 8873 | Крепежное кольцо |
Загрузка ...
|
|
| 19 | 305 8877 | Крепежное кольцо |
Загрузка ...
|
|
| 20 | 305 8882 | Securing ring |
Загрузка ...
|
|
| 21 | 305 9884 | Spring ring |
Загрузка ...
|
|
| 22 | 309 6072 | Расширительная втулка |
Загрузка ...
|
|
| 23 | 313 3515 | Pin with stop |
Загрузка ...
|
|
| 24 | 313 5037 | Pin with stop |
Загрузка ...
|
|
| 25 | 313 8135 | Pin with stop |
Загрузка ...
|
|
| 26 | 313 8282 | Locking pin |
Загрузка ...
|
|
| 27 | 313 8283 | Locking pin |
Загрузка ...
|
|
| 28 | 317 2007 | Expansion bush |
Загрузка ...
|
|
| 29 | 317 2024 | Expansion bush |
Загрузка ...
|
|
| 30 | 317 3393 | Expansion bush |
Загрузка ...
|
|
| 31 | 317 6659 | Tube |
Загрузка ...
|
|
| 32 | 321 6972 | Holder |
Загрузка ...
|
|
| 33 | 323 6348 | Смазочный ниппель |
Загрузка ...
|
|
| 34 | 329 1798 | U-spring |
Загрузка ...
|
|
| 35 | 329 8164 | Spring |
Загрузка ...
|
|
| 36 | 425 6020 | Center section |
Загрузка ...
|
|
| 37 | 425 6032 | Lateral part |
Загрузка ...
|
|
| 38 | 425 6033 | Lateral part |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
