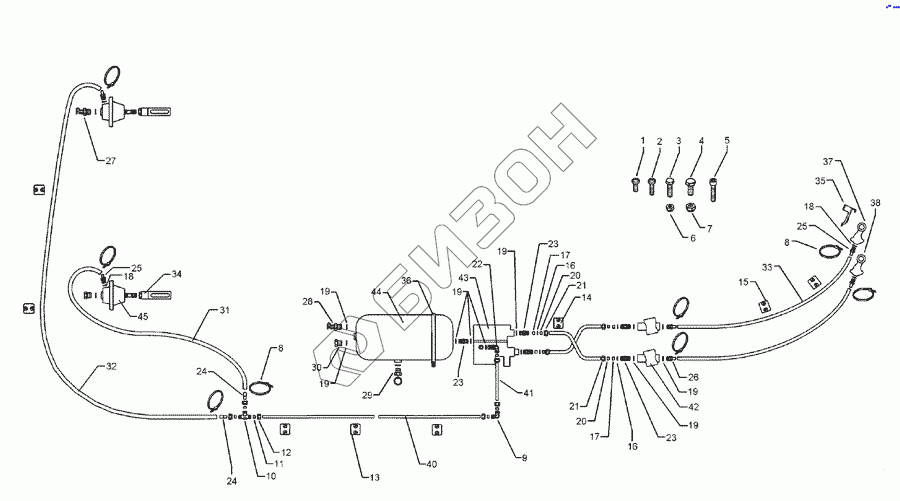

Графический каталог запасных частей к технике: Lemken Gigant 1000. Compressed-air brake Gigant 1000
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
16
17
17
18
18
19
19
19
19
19
19
20
20
21
21
22
23
23
23
24
24
25
25
26
27
28
29
30
31
32
33
34
35
36
37
38
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 301 0301 | Flatheaded bolt |
Загрузка ...
|
|
| 2 | 301 0302 | Болт с плоской головкой |
Загрузка ...
|
|
| 3 | 301 7280 | Винт |
Загрузка ...
|
|
| 4 | 301 3224 | Screw |
Загрузка ...
|
|
| 5 | 301 5802 | Allen screw |
Загрузка ...
|
|
| 6 | 303 0932 | Самоблокирующаяся гайка |
Загрузка ...
|
|
| 7 | 303 0933 | Гайка шлицевая NM10-8 DIN985 Zn |
Загрузка ...
|
|
| 8 | 325 1145 | Hose clip |
Загрузка ...
|
|
| 9 | 375 4210 | Angle union |
Загрузка ...
|
|
| 10 | 375 4480 | T-union |
Загрузка ...
|
|
| 11 | 375 5110 | Режущее кольцо |
Загрузка ...
|
|
| 12 | 375 5310 | Соединительная гайка |
Загрузка ...
|
|
| 13 | 375 9960 | Clamp |
Загрузка ...
|
|
| 14 | 375 9961 | Зажим |
Загрузка ...
|
|
| 15 | 375 9962 | Clamp |
Загрузка ...
|
|
| 16 | 377 1125 | Seal ring |
Загрузка ...
|
|
| 17 | 377 1160 | Thrust ring |
Загрузка ...
|
|
| 18 | 377 1180 | Thrust ring with O-ring |
Загрузка ...
|
|
| 19 | 377 1181 | Thrust ring with O-ring |
Загрузка ...
|
|
| 20 | 375 5120 | Cutting ring |
Загрузка ...
|
|
| 21 | 377 1240 | Union nut |
Загрузка ...
|
|
| 22 | 377 1260 | Angle union |
Загрузка ...
|
|
| 23 | 377 1261 | Nipple |
Загрузка ...
|
|
| 24 | 377 1300 | Hose nipple |
Загрузка ...
|
|
| 25 | 377 1301 | Hose nipple |
Загрузка ...
|
|
| 26 | 377 1302 | Hose nipple |
Загрузка ...
|
|
| 27 | 377 1340 | Test coupling |
Загрузка ...
|
|
| 28 | 377 1341 | Test coupling |
Загрузка ...
|
|
| 29 | 377 1380 | Dewatering valve |
Загрузка ...
|
|
| 30 | 377 1350 | Plug |
Загрузка ...
|
|
| 31 | 377 2020 | Brake hose |
Загрузка ...
|
|
| 32 | 377 2021 | Brake hose |
Загрузка ...
|
|
| 33 | 377 2023 | Brake hose |
Загрузка ...
|
|
| 34 | 377 2501 | Forkpiece |
Загрузка ...
|
|
| 35 | 377 2520 | Hose clamp |
Загрузка ...
|
|
| 36 | 377 2530 | Strap |
Загрузка ...
|
|
| 37 | 377 2540 | Hose coupling |
Загрузка ...
|
|
| 38 | 377 2541 | Hose coupling |
Загрузка ...
|
|
| 39 | 475 9896 | Tube |
Загрузка ...
|
|
| 40 | 475 9897 | Tube |
Загрузка ...
|
|
| 41 | 475 8907 | Tube |
Загрузка ...
|
|
| 42 | 577 2580 | Filter |
Загрузка ...
|
|
| 43 | 577 2590 | Trailer brake valve |
Загрузка ...
|
|
| 44 | 577 2620 | Compressed-air container |
Загрузка ...
|
|
| 45 | 577 2640 | Membrane-cylinder |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
