Графический каталог запасных частей к технике: Lemken Gigant 800 S. V-pole Gigant 800

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30

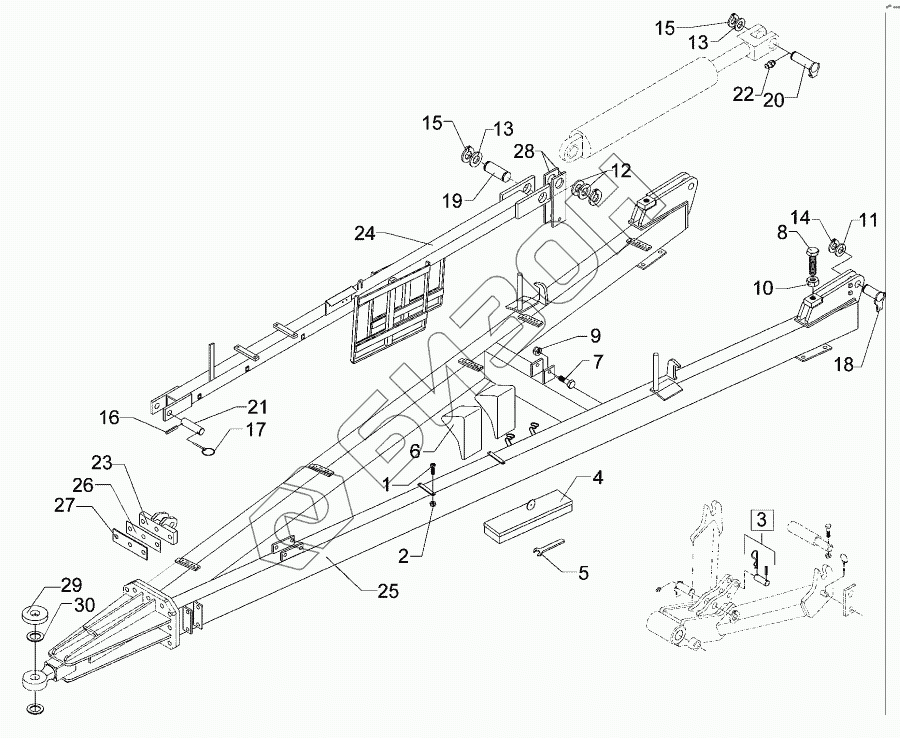

Позиция на иллюстрации Заводской номер детали Название детали Цена
1 301 0301 Flatheaded bolt
Загрузка ...
2 303 0931 Самоблокирующаяся гайка
Загрузка ...
3 313 7880 Top link pin, cpl.
Загрузка ...
4 321 8920 Ящик для инструментов
Загрузка ...
5 321 9850 Гаечный ключ
Загрузка ...
6 321 9940 Chock
Загрузка ...
7 301 4213 Screw
Загрузка ...
8 301 5247 Screw
Загрузка ...
9 303 0936 Гайка шлицевая NM20-8 Zn DIN985
Загрузка ...
10 303 0981 Nut
Загрузка ...
11 305 2095 Клин
Загрузка ...
12 305 2170 Shim
Загрузка ...
13 305 2261 Supporting washer
Загрузка ...
14 305 8875 Крепежное кольцо
Загрузка ...
15 305 8882 Securing ring
Загрузка ...
16 309 7000 Расширительная втулка
Загрузка ...
17 311 9565 Штифт с фикс. кольцом 4,5
Загрузка ...
18 313 4045 Pin with stop
Загрузка ...
19 313 6035 Pin
Загрузка ...
20 313 6036 Pin with stop
Загрузка ...
21 313 7815 Top link pin
Загрузка ...
22 323 6348 Смазочный ниппель
Загрузка ...
23 425 5990 Holder
Загрузка ...
24 425 6008 Support
Загрузка ...
25 425 6010 V-pole
Загрузка ...
26 459 6572 Lashing
Загрузка ...
27 459 6573 Lashing
Загрузка ...
28 459 6575 Lashing
Загрузка ...
29 305 6444 Washer
Загрузка ...
30 305 6912 Washer
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
