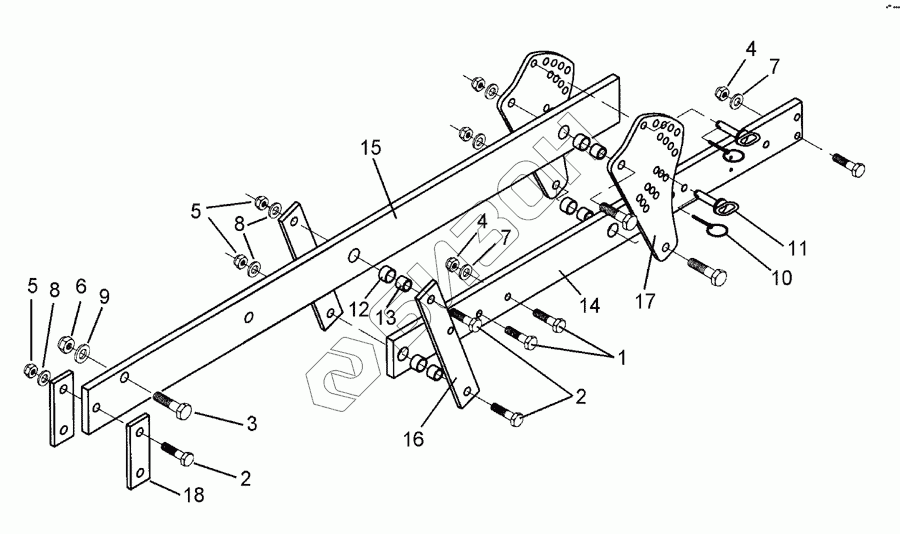

Графический каталог запасных частей к технике: Lemken Gigant 800 Smaragd. Carrier 120x20x1795-100x20 SM9U+STR

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
2
3
4
4
5
5
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 301 3870 Bolt
Загрузка ...
2 301 4602 Bolt
Загрузка ...
3 301 5392 Bolt
Загрузка ...
4 303 0935 Гайка шлицевая NM16-8 Zn DIN985
Загрузка ...
5 303 0936 Гайка шлицевая NM20-8 Zn DIN985
Загрузка ...
6 303 0937 Selflocking nut
Загрузка ...
7 305 6155 Washer
Загрузка ...
8 305 6164 Шайба
Загрузка ...
9 305 6274 Washer
Загрузка ...
10 311 9565 Штифт с фикс. кольцом 4,5
Загрузка ...
11 313 8140 Pin with grip
Загрузка ...
12 317 3352 Expansion bush
Загрузка ...
13 317 6657 Bush
Загрузка ...
14 417 8099 Carrier
Загрузка ...
15 417 8101 Carrier
Загрузка ...
16 417 8110 Link
Загрузка ...
17 417 8111 Adjuster plate
Загрузка ...
18 459 1163 Clamp plate
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
