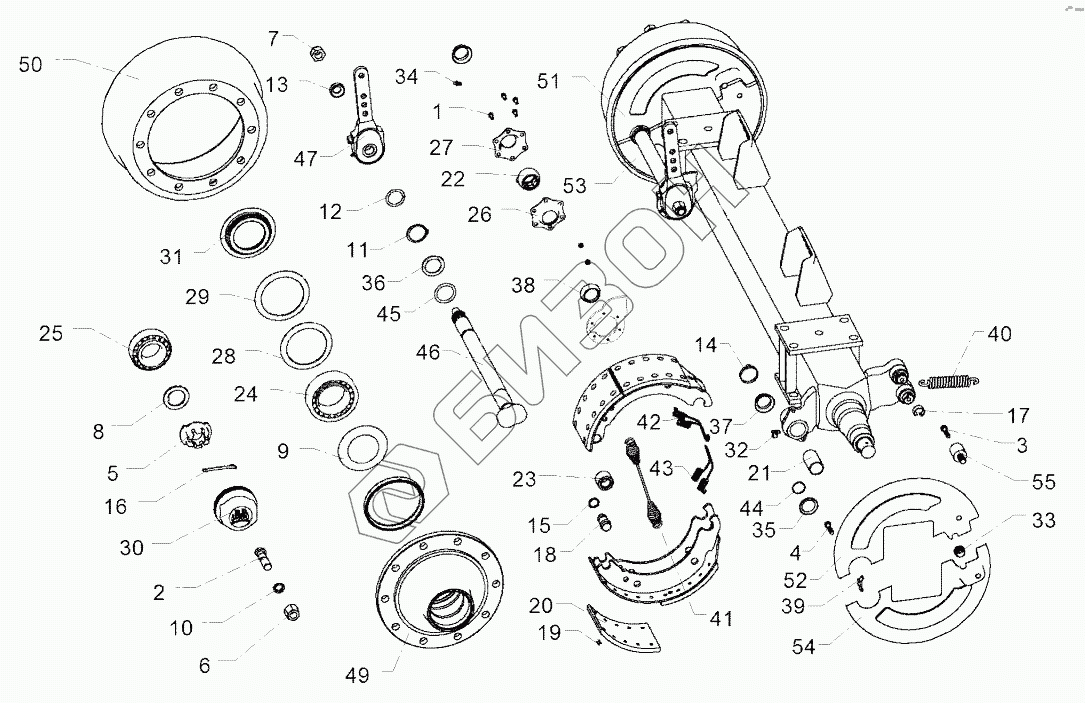

Графический каталог запасных частей к технике: Lemken Heliodor 9/600KA. 55010248 Braking axle
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
49
50
51
52
53
54
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 301 7280 | Винт |
Загрузка ...
|
|
| 2 | 30110032 | Wheel bolt |
Загрузка ...
|
|
| 3 | 301 6120 | Countersunk bolt |
Загрузка ...
|
|
| 4 | 30110037 | Hexagon bolt |
Загрузка ...
|
|
| 5 | 303 0260 | Castle nut |
Загрузка ...
|
|
| 6 | 303 6421 | Nut |
Загрузка ...
|
|
| 7 | 30310009 | Hexagon nut |
Загрузка ...
|
|
| 8 | 305 6451 | Washer |
Загрузка ...
|
|
| 9 | 305 6455 | Cover |
Загрузка ...
|
|
| 10 | 305 9932 | Spring ring |
Загрузка ...
|
|
| 11 | 30510034 | Retaining ring |
Загрузка ...
|
|
| 12 | 30510035 | Circlip |
Загрузка ...
|
|
| 13 | 30510036 | Washer |
Загрузка ...
|
|
| 14 | 30510037 | Safety clamp |
Загрузка ...
|
|
| 15 | 30510038 | Ring |
Загрузка ...
|
|
| 16 | 31110003 | Peg |
Загрузка ...
|
|
| 17 | 31110004 | Hook spring ring |
Загрузка ...
|
|
| 18 | 31310008 | Pin |
Загрузка ...
|
|
| 19 | 315 6000 | Rivet |
Загрузка ...
|
|
| 20 | 31510009 | Brake lining |
Загрузка ...
|
|
| 21 | 31710014 | Bush |
Загрузка ...
|
|
| 22 | 31710015 | Bush |
Загрузка ...
|
|
| 23 | 31710016 | Roller |
Загрузка ...
|
|
| 24 | 319 9207 | Tapered roller bearing |
Загрузка ...
|
|
| 25 | 319 9210 | Tapered roller bearing |
Загрузка ...
|
|
| 26 | 31910011 | Bearing holder |
Загрузка ...
|
|
| 27 | 31910012 | Bearing holder |
Загрузка ...
|
|
| 28 | 323 0217 | Seal washer |
Загрузка ...
|
|
| 29 | 323 0218 | Seal washer |
Загрузка ...
|
|
| 30 | 323 1326 | Cap |
Загрузка ...
|
|
| 31 | 323 1682 | Thrust washer |
Загрузка ...
|
|
| 32 | 323 6348 | Смазочный ниппель |
Загрузка ...
|
|
| 33 | 32310032 | Plug |
Загрузка ...
|
|
| 34 | 323 6354 | Grease nipple |
Загрузка ...
|
|
| 35 | 32310025 | Ring |
Загрузка ...
|
|
| 36 | 32310026 | Seal ring |
Загрузка ...
|
|
| 37 | 32310027 | Seal ring |
Загрузка ...
|
|
| 38 | 32310028 | Seal ring |
Загрузка ...
|
|
| 39 | 32310029 | Plug |
Загрузка ...
|
|
| 40 | 32910008 | Spring |
Загрузка ...
|
|
| 41 | 32910009 | Spring |
Загрузка ...
|
|
| 42 | 32910010 | Spring |
Загрузка ...
|
|
| 43 | 32910011 | Spring |
Загрузка ...
|
|
| 44 | 375 1211 | O-ring |
Загрузка ...
|
|
| 45 | 37510059 | O-ring |
Загрузка ...
|
|
| 46 | 45010038 | Brake camshaft |
Загрузка ...
|
|
| 47 | 45010028 | Linkage control element |
Загрузка ...
|
|
| 48 | 45010029 | Brake shoe |
Загрузка ...
|
|
| 49 | 450 6914 | Wheel hub |
Загрузка ...
|
|
| 50 | 45010039 | Brake drum |
Загрузка ...
|
|
| 51 | 45010040 | Cover |
Загрузка ...
|
|
| 52 | 45010033 | Cover |
Загрузка ...
|
|
| 53 | 45010034 | Cover |
Загрузка ...
|
|
| 54 | 45010035 | Cover |
Загрузка ...
|
|
| 55 | 45010036 | Threaded pin |
Загрузка ...
|
|
| 56 | 55010014 | Bearing |
Загрузка ...
|
|
| 57 | 55010015 | Brake shoe parts |
Загрузка ...
|
|
| 58 | 55010016 | Bearing parts |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
