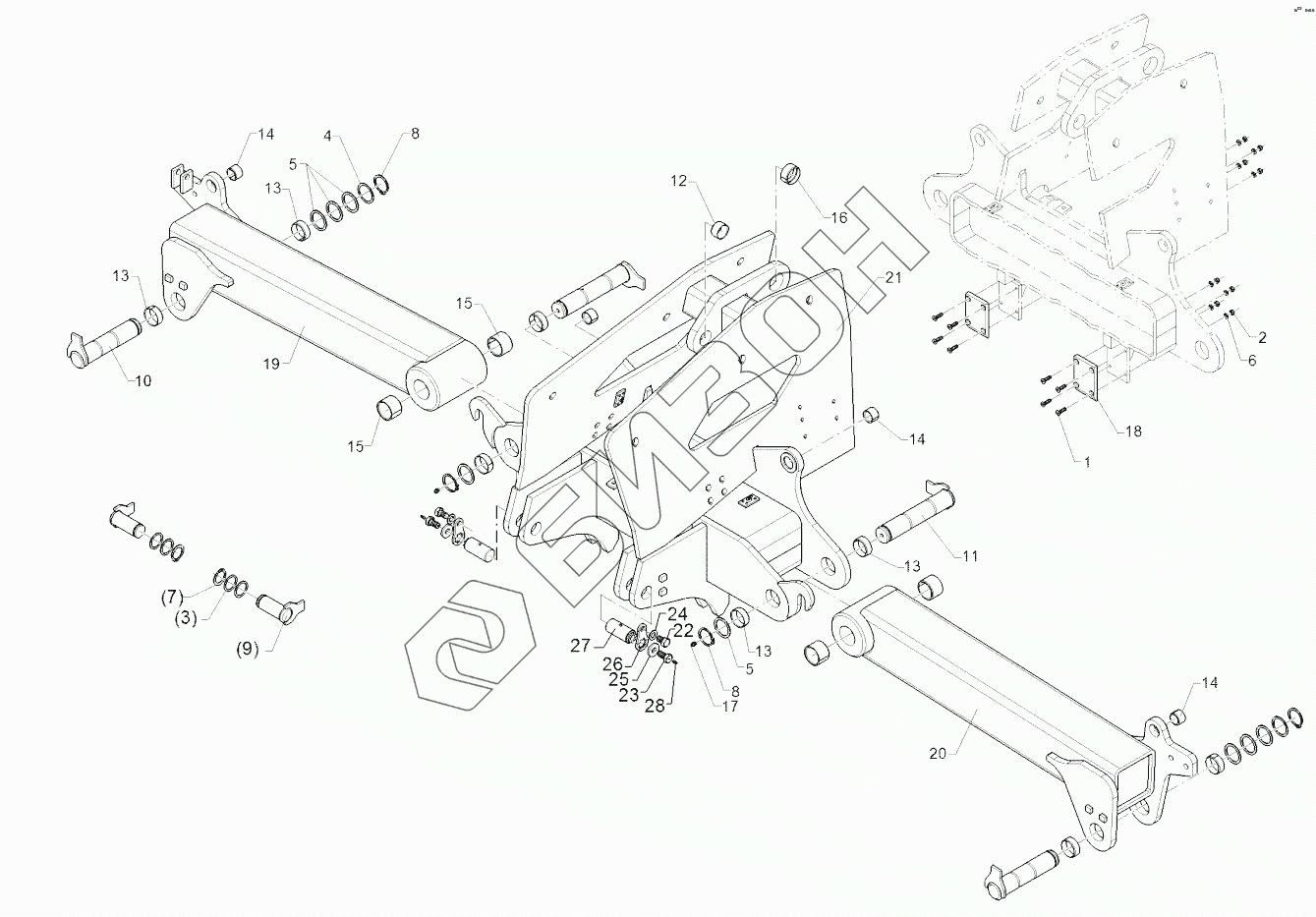

Графический каталог запасных частей к технике: Lemken Heliodor 9/600KA. 61210192 Basic frame
1
2
3
4
5
5
6
7
8
8
9
10
11
12
13
13
13
13
14
14
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 301 6104 | Countersunk bolt |
Загрузка ...
|
|
| 2 | 303 0932 | Самоблокирующаяся гайка |
Загрузка ...
|
|
| 3 | 305 2100 | Shim |
Загрузка ...
|
|
| 4 | 305 2150 | Клин |
Загрузка ...
|
|
| 5 | 305 2255 | Supporting washer |
Загрузка ...
|
|
| 6 | 305 8694 | Шайба |
Загрузка ...
|
|
| 7 | 305 8875 | Крепежное кольцо |
Загрузка ...
|
|
| 8 | 305 8877 | Крепежное кольцо |
Загрузка ...
|
|
| 9 | 313 4056 | Pin with stop |
Загрузка ...
|
|
| 10 | 313 5035 | Pin with stop |
Загрузка ...
|
|
| 11 | 313 5037 | Pin with stop |
Загрузка ...
|
|
| 12 | 317 2009 | Expansion bush |
Загрузка ...
|
|
| 13 | 317 2024 | Expansion bush |
Загрузка ...
|
|
| 14 | 317 3417 | Expansion bush |
Загрузка ...
|
|
| 15 | 317 3434 | Expansion bush |
Загрузка ...
|
|
| 16 | 31710182 | Expansion bush |
Загрузка ...
|
|
| 17 | 323 6348 | Смазочный ниппель |
Загрузка ...
|
|
| 18 | 349 8121 | Plate |
Загрузка ...
|
|
| 19 | 41210170 | Lateral section |
Загрузка ...
|
|
| 20 | 41210171 | Lateral section |
Загрузка ...
|
|
| 21 | 41210192 | Center section |
Загрузка ...
|
|
| 22 | 30110290 | Hexagon bolt |
Загрузка ...
|
|
| 23 | 30110588 | Hexagon bolt |
Загрузка ...
|
|
| 24 | 305 6141 | Шайба 17/30x3 7089 200HV Zn |
Загрузка ...
|
|
| 25 | 305 6161 | Шайба 17/40x6 7349 200HV Zn |
Загрузка ...
|
|
| 26 | 30510275 | Locking |
Загрузка ...
|
|
| 27 | 31310154 | Pin |
Загрузка ...
|
|
| 28 | 323 6345 | Смазочный ниппель |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
