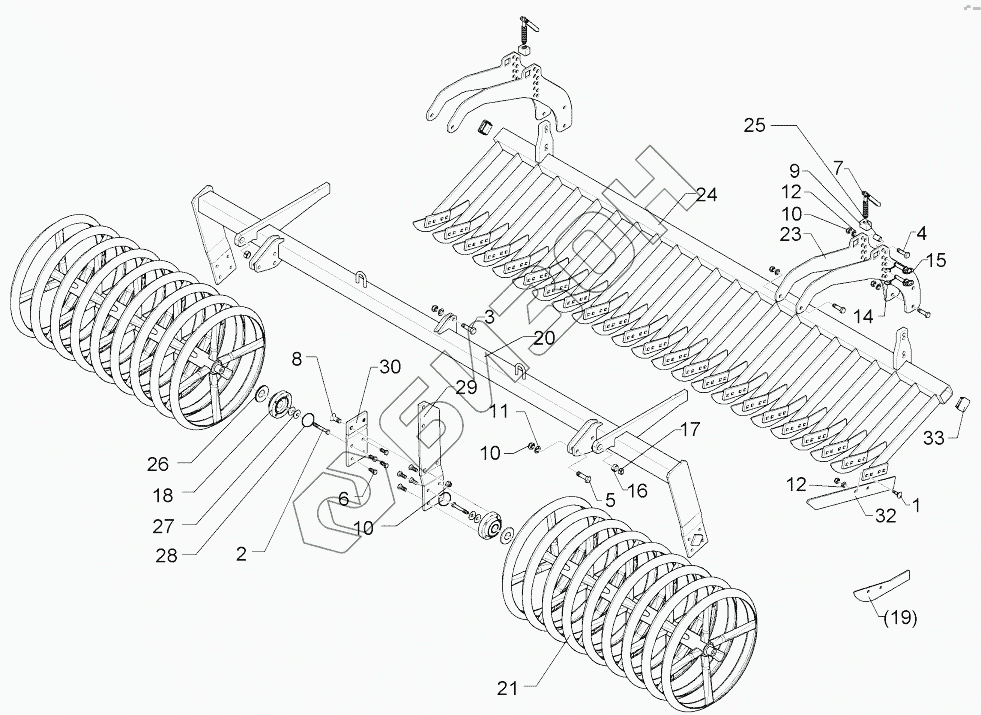

Графический каталог запасных частей к технике: Lemken Heliodor 9/600KA. 62210410 Knife roller

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
10
10
11
12
12
14
15
16
17
18
20
21
23
24
25
26
27
28
29
30
32
33
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 301 1805 Bolt, cup square head
Загрузка ...
2 301 3406 Шуруп M12x70-8.8 Zn DIN931
Загрузка ...
3 301 3779 Шуруп M16x60ls35xb20-10.9Zn
Загрузка ...
4 301 3870 Bolt
Загрузка ...
5 301 5363 Hexagon bolt
Загрузка ...
6 301 3324 Screw
Загрузка ...
7 302 7933 Screw cpl.
Загрузка ...
8 301 6141 Countersunk bolt
Загрузка ...
9 303 8644 Nut for screw
Загрузка ...
10 303 0935 Гайка шлицевая NM16-8 Zn DIN985
Загрузка ...
11 305 6141 Шайба 17/30x3 7089 200HV Zn
Загрузка ...
12 305 6137 Washer
Загрузка ...
14 311 9565 Штифт с фикс. кольцом 4,5
Загрузка ...
15 313 1530 Pin with grip
Загрузка ...
16 317 3341 Expansion bush
Загрузка ...
17 317 6658 Bush
Загрузка ...
18 319 9372 Bearing cpl.
Загрузка ...
20 422 6882 Supporting frame - R
Загрузка ...
21 42310054 Knife roller
Загрузка ...
23 422 6813 Adjuster plate
Загрузка ...
24 422 6814 Cutter bar
Загрузка ...
25 317 6681 Tube
Загрузка ...
26 323 0411 Cap
Загрузка ...
27 329 6124 Cup spring
Загрузка ...
28 375 1277 O-ring
Загрузка ...
29 422 6878 Support plate, long
Загрузка ...
30 422 6879 Support plate, short
Загрузка ...
32 337 5005 Knife
Загрузка ...
33 32310090 Square plug
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
