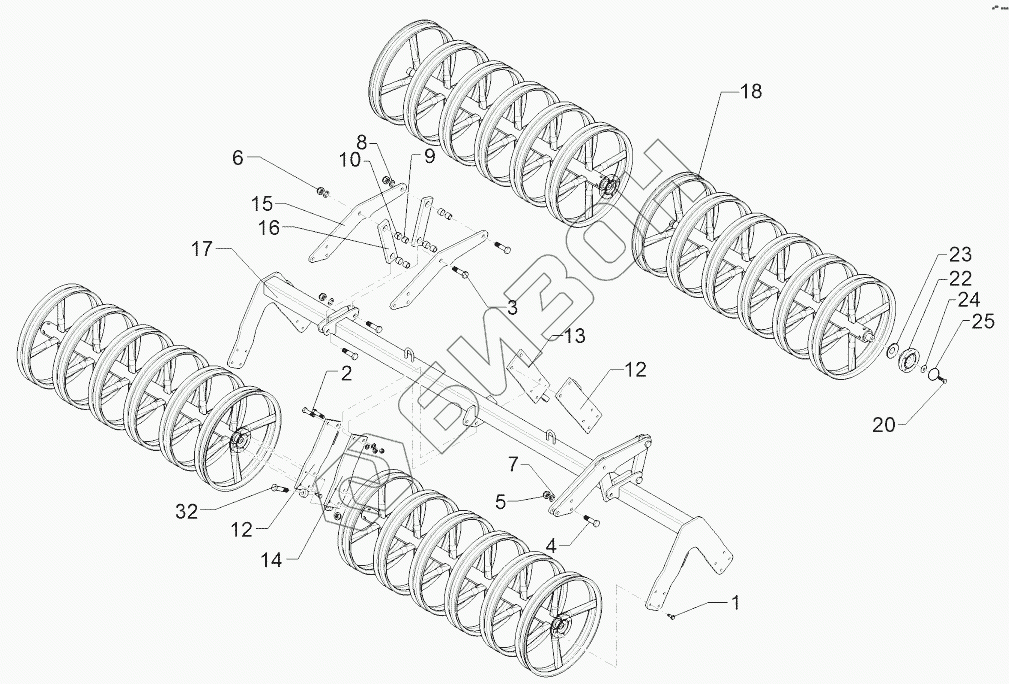

Графический каталог запасных частей к технике: Lemken Heliodor 9/600KA. 6227463 Double roller
1
2
3
4
5
6
7
8
9
10
12
12
13
14
15
16
17
18
20
22
23
24
25
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 301 3324 | Screw |
Загрузка ...
|
|
| 2 | 301 3779 | Шуруп M16x60ls35xb20-10.9Zn |
Загрузка ...
|
|
| 3 | 301 4603 | Hexagon bolt |
Загрузка ...
|
|
| 4 | 301 5363 | Hexagon bolt |
Загрузка ...
|
|
| 5 | 303 0935 | Гайка шлицевая NM16-8 Zn DIN985 |
Загрузка ...
|
|
| 6 | 303 0936 | Гайка шлицевая NM20-8 Zn DIN985 |
Загрузка ...
|
|
| 7 | 305 6161 | Шайба 17/40x6 7349 200HV Zn |
Загрузка ...
|
|
| 8 | 305 6012 | Шайба 21x37x3 ISO7089 Zn |
Загрузка ...
|
|
| 9 | 317 3352 | Expansion bush |
Загрузка ...
|
|
| 10 | 317 6657 | Bush |
Загрузка ...
|
|
| 12 | 422 7383 | Plate |
Загрузка ...
|
|
| 13 | 422 7384 | Plate |
Загрузка ...
|
|
| 14 | 422 7385 | Plate |
Загрузка ...
|
|
| 15 | 422 7386 | Plate |
Загрузка ...
|
|
| 16 | 422 7388 | Link |
Загрузка ...
|
|
| 17 | 422 7392 | Carrier tube |
Загрузка ...
|
|
| 18 | 423 2254 | Double profile roller |
Загрузка ...
|
|
| 20 | 301 3406 | Шуруп M12x70-8.8 Zn DIN931 |
Загрузка ...
|
|
| 22 | 319 9372 | Bearing cpl. |
Загрузка ...
|
|
| 23 | 323 0411 | Cap |
Загрузка ...
|
|
| 24 | 329 6124 | Cup spring |
Загрузка ...
|
|
| 25 | 375 1277 | O-ring |
Загрузка ...
|
|
| 32 | 301 3870 | Bolt |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
