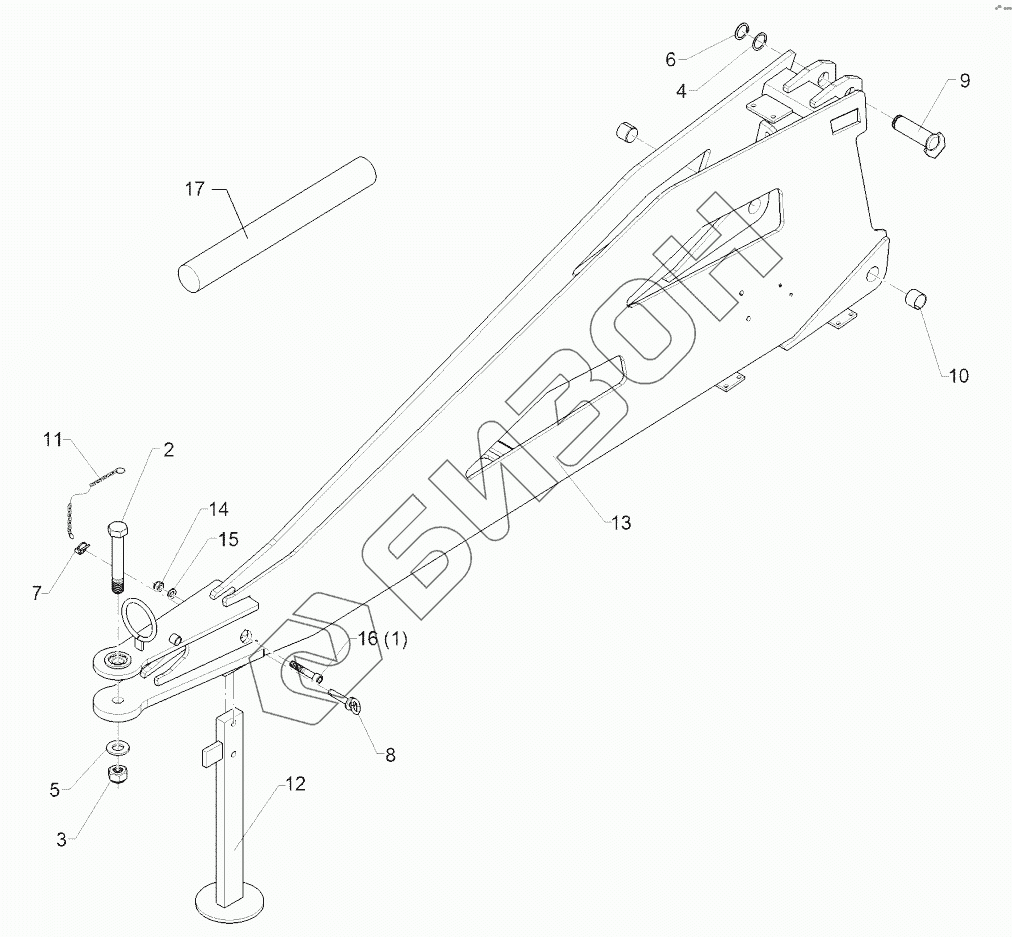

Графический каталог запасных частей к технике: Lemken Heliodor 9/600KA. 64010085 Drawbar

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 301 3920 Bolt
Загрузка ...
2 301 4896 Bolt
Загрузка ...
3 303 0938 Selflocking nut
Загрузка ...
4 305 2100 Shim
Загрузка ...
5 305 6327 Washer
Загрузка ...
6 305 8875 Крепежное кольцо
Загрузка ...
7 311 9565 Штифт с фикс. кольцом 4,5
Загрузка ...
8 313 8151 Pin with grip
Загрузка ...
9 31310068 Pin with stop
Загрузка ...
10 317 2007 Expansion bush
Загрузка ...
11 331 6125 Knotted-link chain
Загрузка ...
12 42910043 Stand
Загрузка ...
13 44010085 Drawbar
Загрузка ...
14 303 0935 Гайка шлицевая NM16-8 Zn DIN985
Загрузка ...
15 305 6141 Шайба 17/30x3 7089 200HV Zn
Загрузка ...
16 301 6033 Allen screw
Загрузка ...
17 375 9450 Guard for hoses
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
