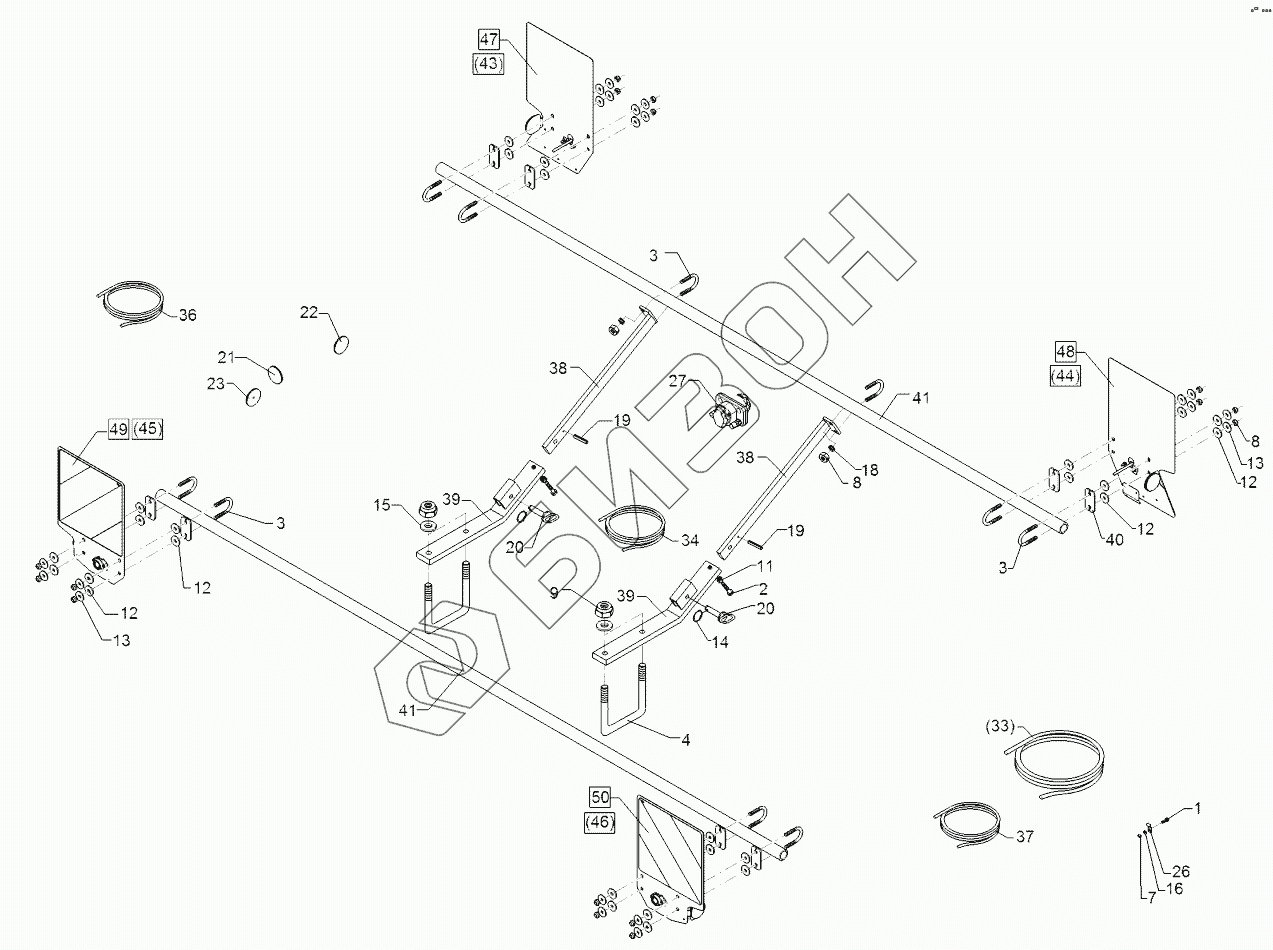

Графический каталог запасных частей к технике: Lemken Heliodor 9/600KA. 6702143 Lighting equipment
1
2
3
3
3
4
7
8
8
9
12
12
12
12
13
13
14
15
16
18
19
19
20
20
21
22
23
26
27
33
34
36
37
38
38
39
39
40
41
41
43
44
45
46
47
48
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 301 0301 | Flatheaded bolt |
Загрузка ...
|
|
| 2 | 301 3350 | Винт |
Загрузка ...
|
|
| 3 | 301 7781 | U-образный болт |
Загрузка ...
|
|
| 4 | 301 7806 | U-bolt |
Загрузка ...
|
|
| 7 | 303 0931 | Самоблокирующаяся гайка |
Загрузка ...
|
|
| 8 | 303 0933 | Гайка шлицевая NM10-8 DIN985 Zn |
Загрузка ...
|
|
| 9 | 303 0935 | Гайка шлицевая NM16-8 Zn DIN985 |
Загрузка ...
|
|
| 12 | 305 6129 | Washer |
Загрузка ...
|
|
| 13 | 305 6976 | Washer |
Загрузка ...
|
|
| 14 | 305 8551 | Стопорное кольцо Di41x3 A2 |
Загрузка ...
|
|
| 15 | 305 6141 | Шайба 17/30x3 7089 200HV Zn |
Загрузка ...
|
|
| 16 | 305 8571 | Шайба |
Загрузка ...
|
|
| 18 | 305 8696 | Washer |
Загрузка ...
|
|
| 19 | 309 6054 | Expansion bush |
Загрузка ...
|
|
| 20 | 313 7807 | Штифт с рукояткой |
Загрузка ...
|
|
| 21 | 321 9918 | Self-adh. reflector, red |
Загрузка ...
|
|
| 22 | 321 9919 | Самопривод. отражатель, желтый |
Загрузка ...
|
|
| 23 | 321 9921 | Рефлектор, желтый |
Загрузка ...
|
|
| 26 | 325 5142 | Clamp |
Загрузка ...
|
|
| 27 | 373 2025 | Junction box |
Загрузка ...
|
|
| 33 | 373 4270 | Cable |
Загрузка ...
|
|
| 34 | 373 4271 | Cable |
Загрузка ...
|
|
| 36 | 373 4264 | Cable |
Загрузка ...
|
|
| 37 | 373 4265 | Cable |
Загрузка ...
|
|
| 38 | 470 1664 | Holder |
Загрузка ...
|
|
| 39 | 470 1665 | Holder |
Загрузка ...
|
|
| 40 | 470 1776 | Clamping plate |
Загрузка ...
|
|
| 41 | 470 1785 | Tube |
Загрузка ...
|
|
| 42 | 470 1790 | Carrier plate |
Загрузка ...
|
|
| 43 | 570 1758 | Lighting unit |
Загрузка ...
|
|
| 44 | 570 1759 | Lighting unit |
Загрузка ...
|
|
| 45 | 570 1762 | Lighting unit |
Загрузка ...
|
|
| 46 | 570 1763 | Lighting unit |
Загрузка ...
|
|
| 47 | 57010100 | Lighting unit |
Загрузка ...
|
|
| 48 | 57010101 | Lighting unit |
Загрузка ...
|
|
| 49 | 57010102 | Lighting unit |
Загрузка ...
|
|
| 50 | 57010103 | Lighting unit |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
