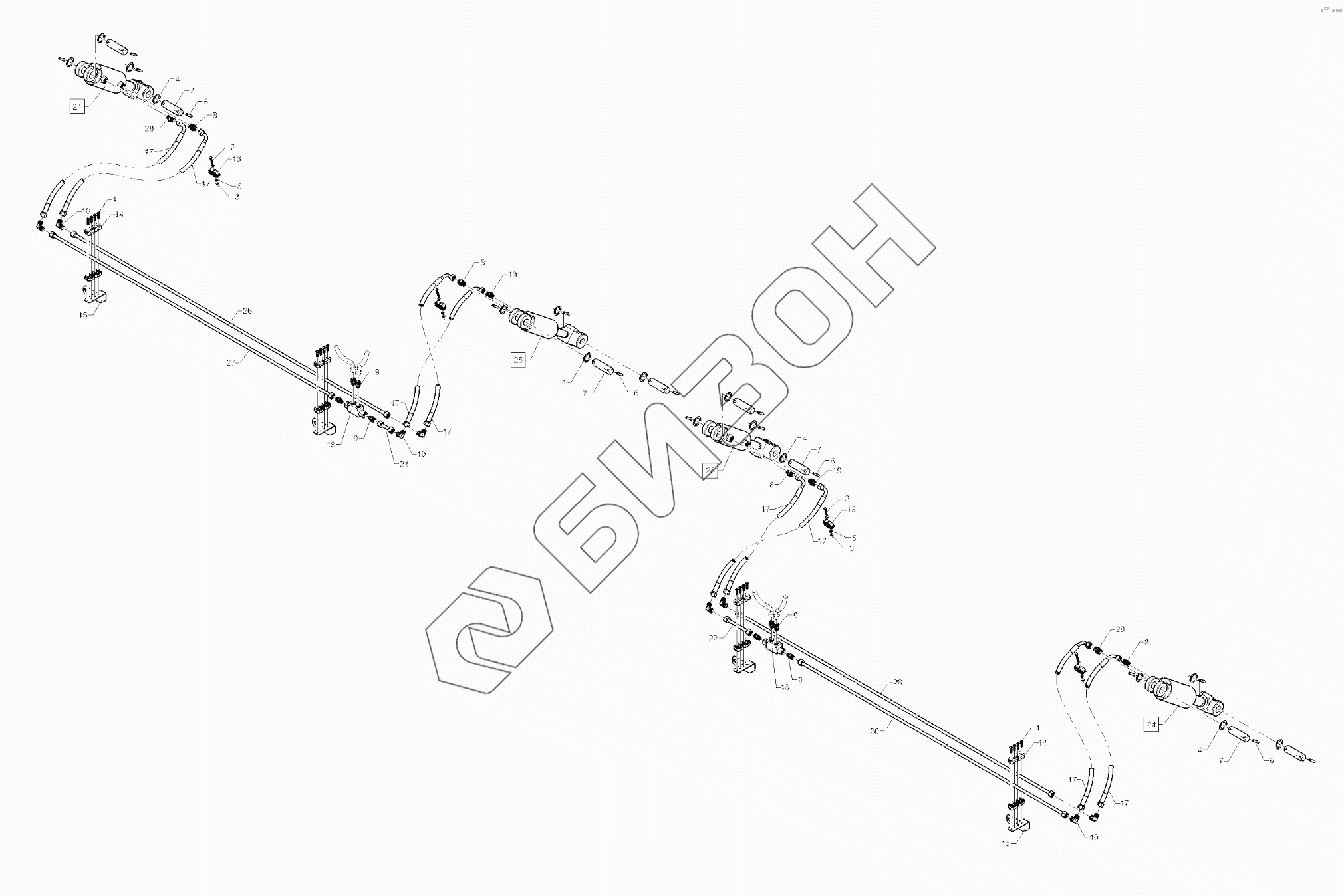

Графический каталог запасных частей к технике: Lemken Heliodor 9/600KA. 67510614 Hydraulic assembly
1
1
2
2
3
3
4
4
4
4
5
5
6
6
6
6
7
7
7
7
8
8
8
8
9
9
9
9
10
10
10
13
13
14
14
15
15
17
17
17
17
17
17
17
17
18
18
19
19
20
21
22
24
24
25
25
26
26
27
28
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 301 0302 | Болт с плоской головкой |
Загрузка ...
|
|
| 2 | 301 0304 | Flatheaded bolt |
Загрузка ...
|
|
| 3 | 303 0931 | Самоблокирующаяся гайка |
Загрузка ...
|
|
| 4 | 305 2051 | Shim |
Загрузка ...
|
|
| 5 | 305 8571 | Шайба |
Загрузка ...
|
|
| 6 | 309 6072 | Расширительная втулка |
Загрузка ...
|
|
| 7 | 313 3011 | Pin |
Загрузка ...
|
|
| 8 | 375 4020 | Nipple |
Загрузка ...
|
|
| 9 | 375 4038 | Сосок |
Загрузка ...
|
|
| 10 | 375 4210 | Angle union |
Загрузка ...
|
|
| 13 | 375 9836 | Double clip |
Загрузка ...
|
|
| 14 | 375 9960 | Clamp |
Загрузка ...
|
|
| 15 | 47510846 | Holder |
Загрузка ...
|
|
| 17 | 47510922 | Hydraulic hose |
Загрузка ...
|
|
| 18 | 575 2161 | Невозвратный клапан |
Загрузка ...
|
|
| 19 | 575 2186 | Throttle nonreturn valve |
Загрузка ...
|
|
| 20 | 57510897 | Hydraulic tube |
Загрузка ...
|
|
| 21 | 57510334 | Hydraulic tube |
Загрузка ...
|
|
| 22 | 57510364 | Hydraulic tube |
Загрузка ...
|
|
| 24 | 57510848 | Hydraulic ram |
Загрузка ...
|
|
| 25 | 57510849 | Hydraulic ram |
Загрузка ...
|
|
| 26 | 57510853 | Hydraulic tube |
Загрузка ...
|
|
| 27 | 57510896 | Hydraulic tube |
Загрузка ...
|
|
| 28 | 575 2092 | Throttle nonreturn valve |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
