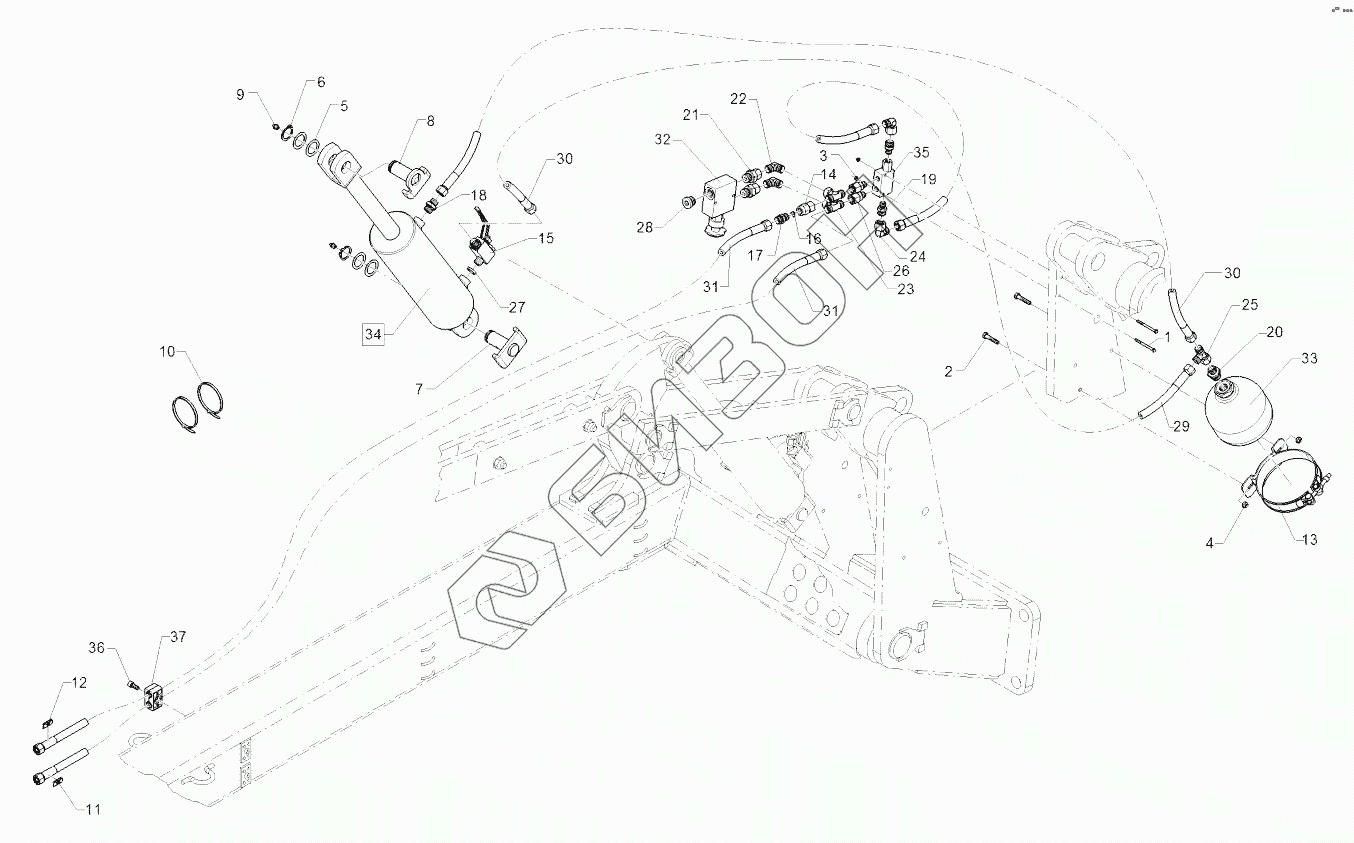

Графический каталог запасных частей к технике: Lemken Heliodor 9/600KA. 67510633 Hydraulic assembly
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 301 2997 | Bolt |
Загрузка ...
|
|
| 2 | 301 3070 | Bolt |
Загрузка ...
|
|
| 3 | 303 0929 | Selflocking nut |
Загрузка ...
|
|
| 4 | 303 0932 | Самоблокирующаяся гайка |
Загрузка ...
|
|
| 5 | 305 2051 | Shim |
Загрузка ...
|
|
| 6 | 305 8867 | Крепежное кольцо |
Загрузка ...
|
|
| 7 | 313 3023 | Pin with stop |
Загрузка ...
|
|
| 8 | 313 3028 | Pin with stop |
Загрузка ...
|
|
| 9 | 323 6348 | Смазочный ниппель |
Загрузка ...
|
|
| 10 | 325 1331 | Clip |
Загрузка ...
|
|
| 11 | 325 1522 | Marking |
Загрузка ...
|
|
| 12 | 325 1529 | Marking |
Загрузка ...
|
|
| 13 | 325 5128 | Bracket clip |
Загрузка ...
|
|
| 14 | 375 2205 | Connection |
Загрузка ...
|
|
| 15 | 375 2206 | Valve |
Загрузка ...
|
|
| 16 | 375 2515 | Restrictor washer |
Загрузка ...
|
|
| 17 | 375 4010 | Nipple |
Загрузка ...
|
|
| 18 | 375 4020 | Nipple |
Загрузка ...
|
|
| 19 | 375 4038 | Сосок |
Загрузка ...
|
|
| 20 | 375 4039 | Nipple |
Загрузка ...
|
|
| 21 | 375 4049 | Nipple |
Загрузка ...
|
|
| 22 | 375 4210 | Angle union |
Загрузка ...
|
|
| 23 | 375 4490 | T-adjustable T-union |
Загрузка ...
|
|
| 24 | 375 4500 | Adjustable angle union |
Загрузка ...
|
|
| 25 | 375 4550 | L-adjustable T-union |
Загрузка ...
|
|
| 26 | 375 4711 | Stud |
Загрузка ...
|
|
| 27 | 375 5081 | Seal ring |
Загрузка ...
|
|
| 28 | 375 5160 | Plug |
Загрузка ...
|
|
| 29 | 475 2596 | High-pressure hose |
Загрузка ...
|
|
| 30 | 475 2598 | High-pressure hose |
Загрузка ...
|
|
| 31 | 47511011 | Hydraulic hose |
Загрузка ...
|
|
| 32 | 575 2051 | Pressure limiting valve |
Загрузка ...
|
|
| 33 | 575 2192 | Pressure reservoir |
Загрузка ...
|
|
| 34 | 575 2359 | Ram |
Загрузка ...
|
|
| 35 | 57510684 | Nonreturn valve |
Загрузка ...
|
|
| 36 | 30110319 | Allen screw |
Загрузка ...
|
|
| 37 | 37510217 | Clamp |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
