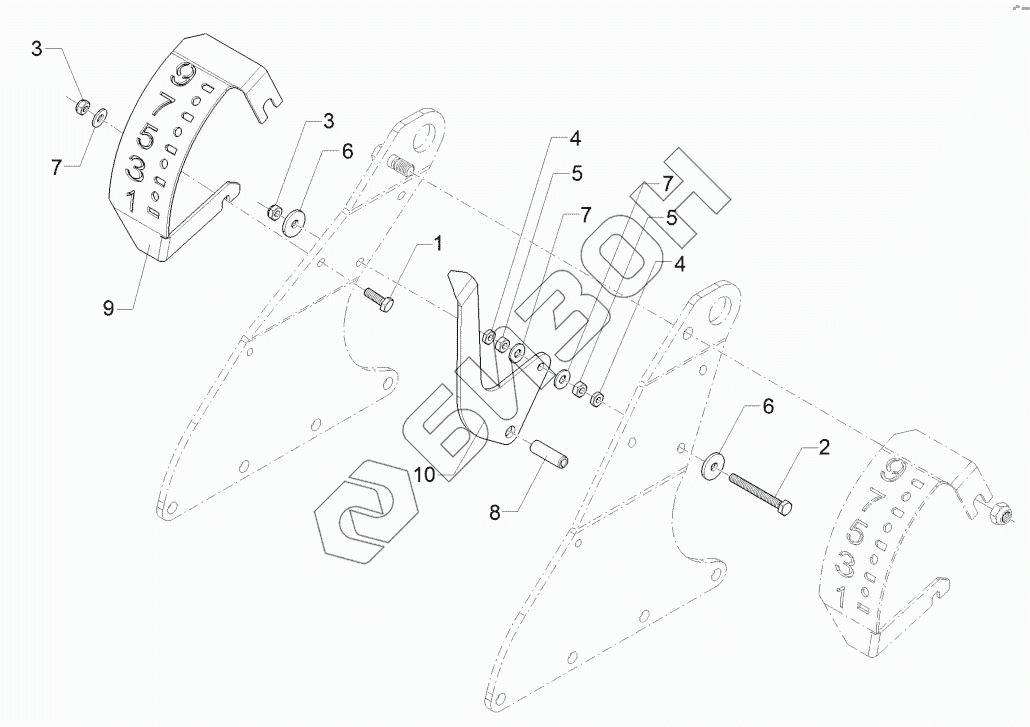

Графический каталог запасных частей к технике: Lemken Heliodor 9/700KA. 32110130 Depth indicator

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
3
4
4
5
5
6
6
7
7
7
8
9
10
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 301 3226 Screw
Загрузка ...
2 30110373 Hexagon bolt
Загрузка ...
3 303 0933 Гайка шлицевая NM10-8 DIN985 Zn
Загрузка ...
4 303 0951 Nut
Загрузка ...
5 303 1012 Nut
Загрузка ...
6 305 6129 Washer
Загрузка ...
7 305 6132 Шайба D11/25x2,5 Zn
Загрузка ...
8 309 3330 Expansion bush
Загрузка ...
9 32110128 Indicator plate
Загрузка ...
10 32110129 Pointer
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
