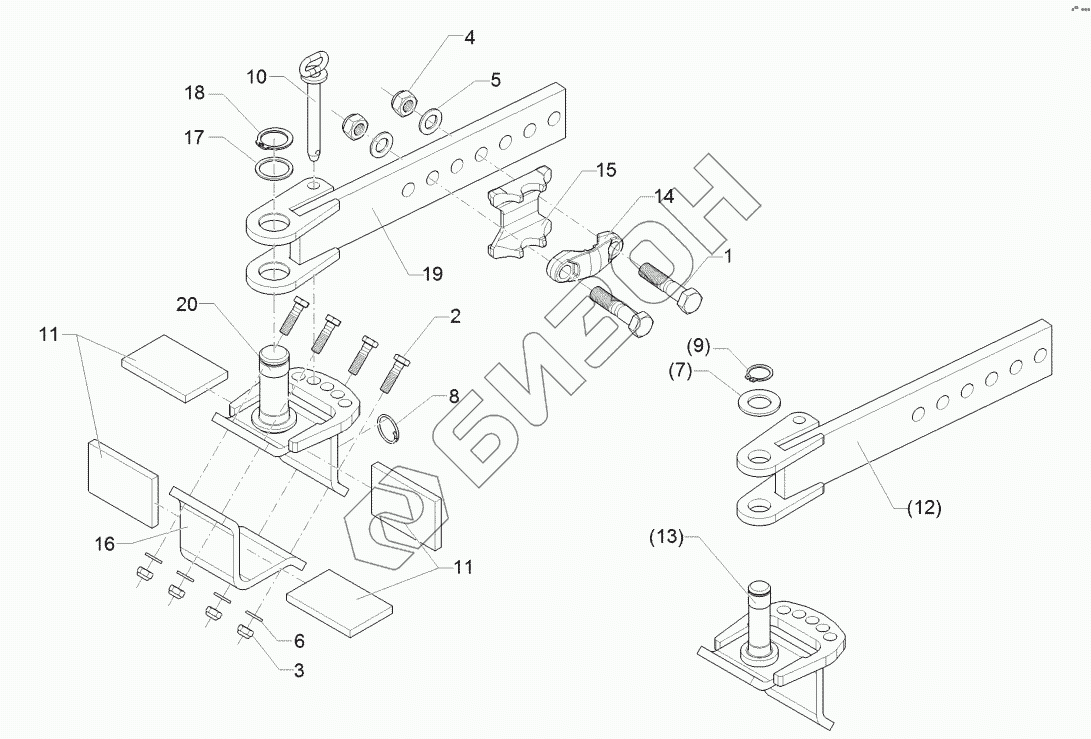

Графический каталог запасных частей к технике: Lemken Heliodor 9/700KA. 65710063 Holder
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 301 4387 | Bolt |
Загрузка ...
|
|
| 2 | 301 5449 | Bolt |
Загрузка ...
|
|
| 3 | 303 0934 | Гайка шлицевая NM12-8 Zn DIN985 |
Загрузка ...
|
|
| 4 | 303 0936 | Гайка шлицевая NM20-8 Zn DIN985 |
Загрузка ...
|
|
| 5 | 305 6012 | Шайба 21x37x3 ISO7089 Zn |
Загрузка ...
|
|
| 6 | 305 6137 | Washer |
Загрузка ...
|
|
| 7 | 305 6285 | Washer |
Загрузка ...
|
|
| 8 | 305 8551 | Стопорное кольцо Di41x3 A2 |
Загрузка ...
|
|
| 9 | 305 8867 | Крепежное кольцо |
Загрузка ...
|
|
| 10 | 313 8715 | Pin with grip |
Загрузка ...
|
|
| 11 | 331 4981 | Rubber tape |
Загрузка ...
|
|
| 12 | 45710036 | Holder |
Загрузка ...
|
|
| 13 | 45710037 | Bracket |
Загрузка ...
|
|
| 14 | 459 9009 | Clamp |
Загрузка ...
|
|
| 15 | 459 9013 | Clamping plate |
Загрузка ...
|
|
| 16 | 459 9347 | Angle plate |
Загрузка ...
|
|
| 17 | 305 2250 | Поддерживающая шайба |
Загрузка ...
|
|
| 18 | 305 8875 | Крепежное кольцо |
Загрузка ...
|
|
| 19 | 45710043 | Holder |
Загрузка ...
|
|
| 20 | 45710044 | Bracket |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
