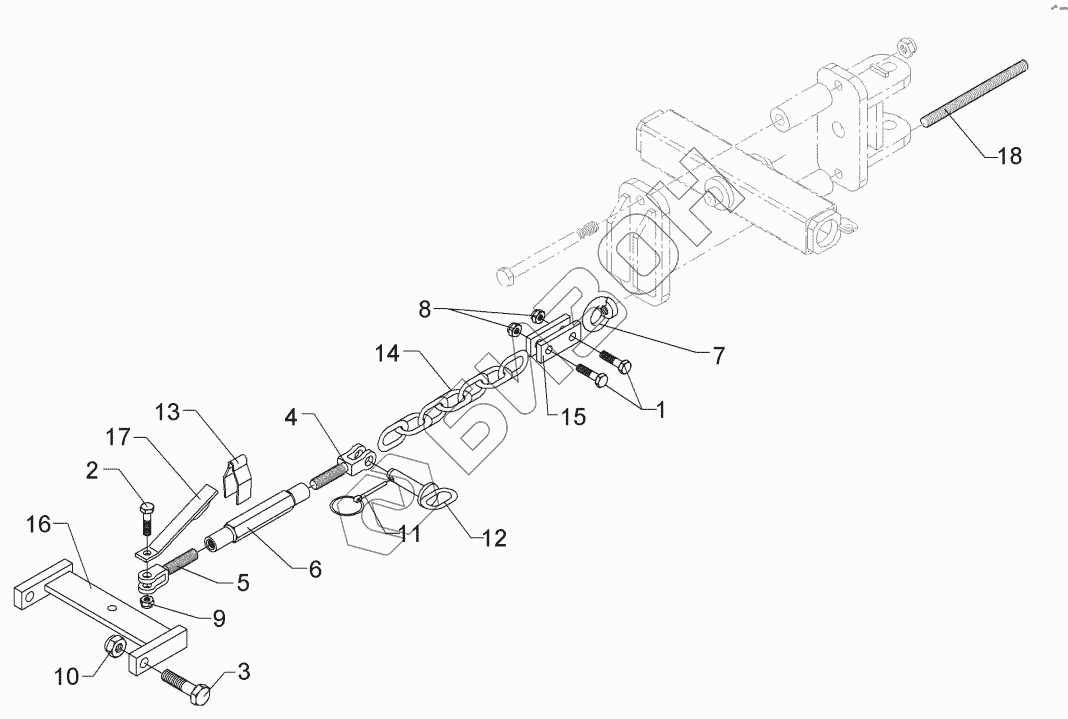

Графический каталог запасных частей к технике: Lemken Heliodor 9/700KA. 6616162 Depth limiter

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 301 3837 Шуруп M16x60-8.8 Zn DIN931
Загрузка ...
2 301 4603 Hexagon bolt
Загрузка ...
3 301 4661 Bolt
Загрузка ...
4 302 8980 Forkpiece
Загрузка ...
5 302 8981 Forkpiece
Загрузка ...
6 302 8892 Threaded sleeve
Загрузка ...
7 303 0331 Eye nut
Загрузка ...
8 303 0935 Гайка шлицевая NM16-8 Zn DIN985
Загрузка ...
9 303 0936 Гайка шлицевая NM20-8 Zn DIN985
Загрузка ...
10 303 0937 Selflocking nut
Загрузка ...
11 311 9565 Штифт с фикс. кольцом 4,5
Загрузка ...
12 313 8147 Pin with grip
Загрузка ...
13 329 1792 U-образная пружина
Загрузка ...
14 331 6584 Chain
Загрузка ...
15 459 1001 Clamp plate
Загрузка ...
16 461 6172 Drawbar
Загрузка ...
17 461 6173 Holder
Загрузка ...
18 302 0123 Threaded rod
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
