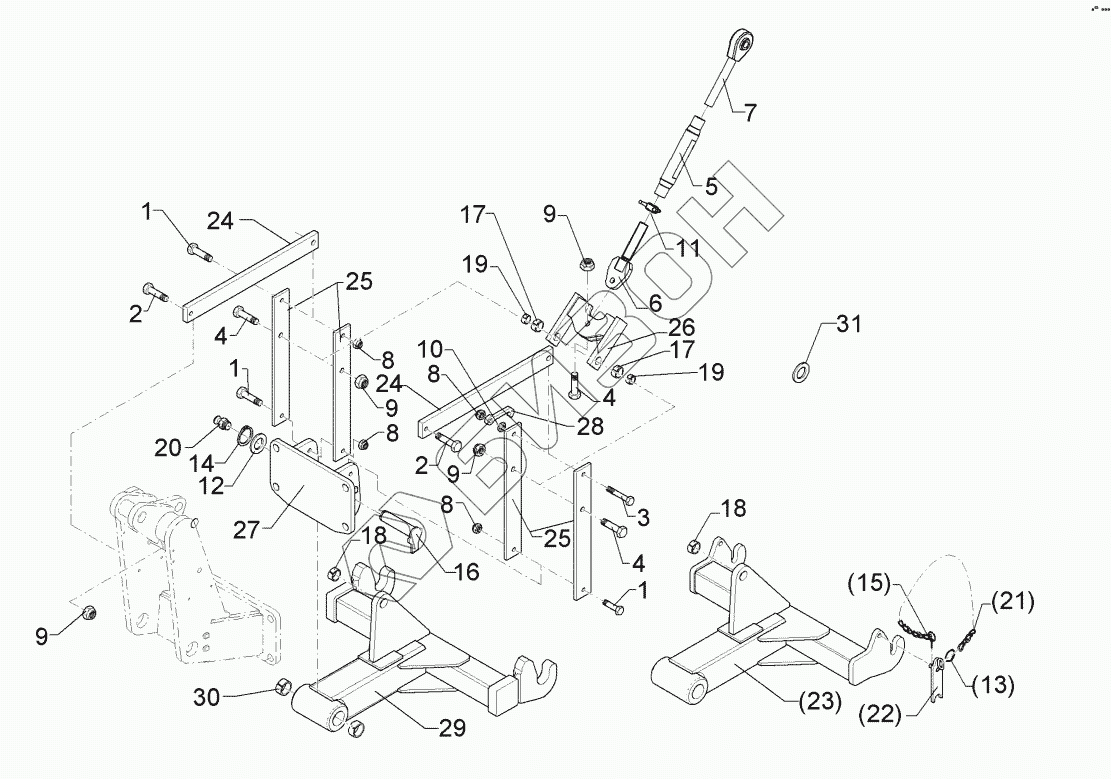

Графический каталог запасных частей к технике: Lemken Heliodor 9/700KA. 6618511 Hydraulic lift linkage
1
1
1
2
2
3
4
4
4
5
6
7
8
8
8
8
9
9
9
9
10
11
12
13
14
15
16
17
17
18
18
19
19
20
21
22
23
24
24
25
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 301 3868 | Bolt |
Загрузка ...
|
|
| 2 | 301 4332 | Bolt |
Загрузка ...
|
|
| 3 | 301 5085 | Screw |
Загрузка ...
|
|
| 4 | 301 5390 | Bolt |
Загрузка ...
|
|
| 5 | 302 8937 | Threaded sleeve |
Загрузка ...
|
|
| 6 | 302 9019 | Joint |
Загрузка ...
|
|
| 7 | 302 9033 | Joint |
Загрузка ...
|
|
| 8 | 303 0935 | Гайка шлицевая NM16-8 Zn DIN985 |
Загрузка ...
|
|
| 9 | 303 0936 | Гайка шлицевая NM20-8 Zn DIN985 |
Загрузка ...
|
|
| 10 | 303 1015 | Гайка шестигранная M16 DIN934-8 Zn |
Загрузка ...
|
|
| 11 | 303 3110 | Impact nut |
Загрузка ...
|
|
| 12 | 305 2150 | Клин |
Загрузка ...
|
|
| 13 | 305 8545 | Крепежное кольцо |
Загрузка ...
|
|
| 14 | 305 8877 | Крепежное кольцо |
Загрузка ...
|
|
| 15 | 311 9565 | Штифт с фикс. кольцом 4,5 |
Загрузка ...
|
|
| 16 | 313 5037 | Pin with stop |
Загрузка ...
|
|
| 17 | 317 3352 | Expansion bush |
Загрузка ...
|
|
| 18 | 317 3417 | Expansion bush |
Загрузка ...
|
|
| 19 | 317 6657 | Bush |
Загрузка ...
|
|
| 20 | 323 6348 | Смазочный ниппель |
Загрузка ...
|
|
| 21 | 331 6130 | Цепь |
Загрузка ...
|
|
| 22 | 461 8345 | Locking bar |
Загрузка ...
|
|
| 23 | 461 8510 | Lower link |
Загрузка ...
|
|
| 24 | 461 8511 | Link |
Загрузка ...
|
|
| 25 | 461 8512 | Link |
Загрузка ...
|
|
| 26 | 461 8513 | Link |
Загрузка ...
|
|
| 27 | 461 8514 | Bracket |
Загрузка ...
|
|
| 28 | 461 8515 | Hook |
Загрузка ...
|
|
| 29 | 461 8517 | Lower link |
Загрузка ...
|
|
| 30 | 317 3433 | Расширительная втулка |
Загрузка ...
|
|
| 31 | 305 6327 | Washer |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
