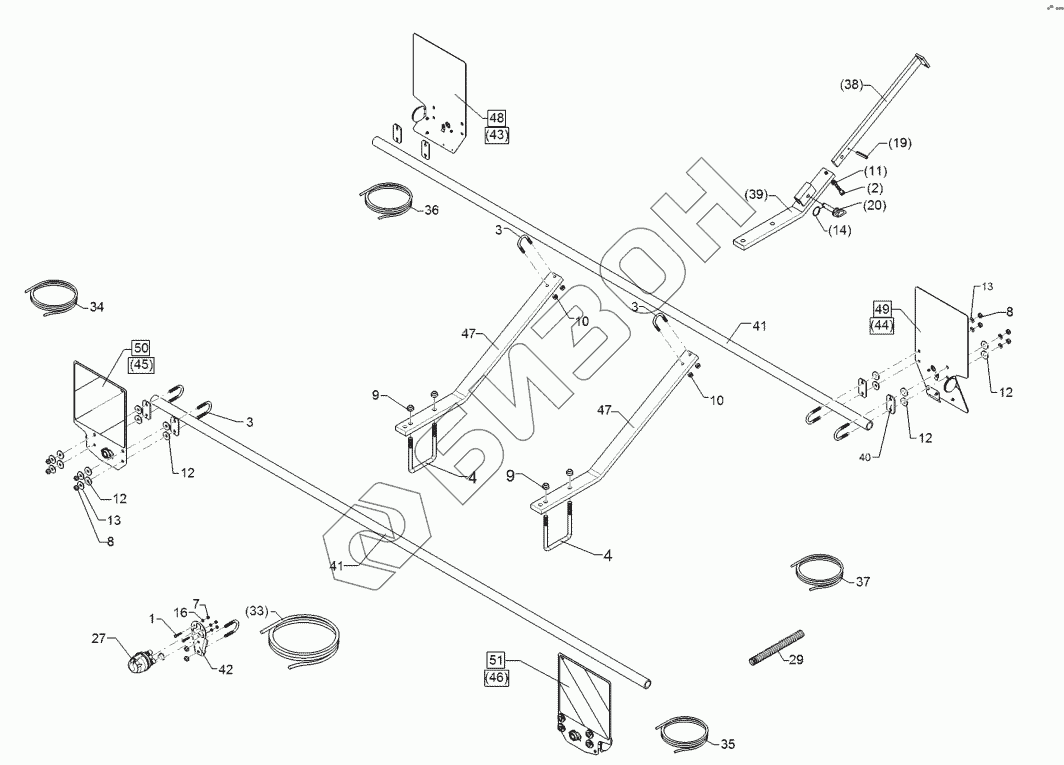

Графический каталог запасных частей к технике: Lemken Heliodor 9/700KA. 67010022 Lighting equipment

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
3
3
4
4
7
8
8
9
9
10
10
11
12
12
12
12
13
13
14
16
19
20
27
29
33
34
35
36
37
38
39
40
41
41
42
43
44
45
46
47
47
48
49
50
51
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 301 0301 Flatheaded bolt
Загрузка ...
2 301 3350 Винт
Загрузка ...
3 301 7781 U-образный болт
Загрузка ...
4 301 7821 U-bolt
Загрузка ...
6 303 0929 Selflocking nut
Загрузка ...
7 303 0931 Самоблокирующаяся гайка
Загрузка ...
8 303 0933 Гайка шлицевая NM10-8 DIN985 Zn
Загрузка ...
9 303 0935 Гайка шлицевая NM16-8 Zn DIN985
Загрузка ...
10 303 1012 Nut
Загрузка ...
11 303 1013 Орех
Загрузка ...
12 305 6129 Washer
Загрузка ...
13 305 6976 Washer
Загрузка ...
14 305 8551 Стопорное кольцо Di41x3 A2
Загрузка ...
15 305 8569 Washer
Загрузка ...
16 305 8571 Шайба
Загрузка ...
19 309 6054 Expansion bush
Загрузка ...
20 313 7807 Штифт с рукояткой
Загрузка ...
21 321 9918 Self-adh. reflector, red
Загрузка ...
22 321 9919 Самопривод. отражатель, желтый
Загрузка ...
23 321 9921 Рефлектор, желтый
Загрузка ...
26 325 5142 Clamp
Загрузка ...
27 373 2023 Junction box
Загрузка ...
29 325 5516 Corrugated tube
Загрузка ...
33 373 4261 Cable
Загрузка ...
34 373 4268 Cable
Загрузка ...
35 373 4269 Cable
Загрузка ...
36 37310004 Basic cable
Загрузка ...
37 37310005 Basic cable
Загрузка ...
38 470 1664 Holder
Загрузка ...
39 470 1665 Holder
Загрузка ...
40 470 1776 Clamping plate
Загрузка ...
41 470 1785 Tube
Загрузка ...
42 470 1786 Carrier plate
Загрузка ...
43 570 1758 Lighting unit
Загрузка ...
44 570 1759 Lighting unit
Загрузка ...
45 570 1762 Lighting unit
Загрузка ...
46 570 1763 Lighting unit
Загрузка ...
47 47010023 Holder
Загрузка ...
48 57010100 Lighting unit
Загрузка ...
49 57010101 Lighting unit
Загрузка ...
50 57010102 Lighting unit
Загрузка ...
51 57010103 Lighting unit
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
