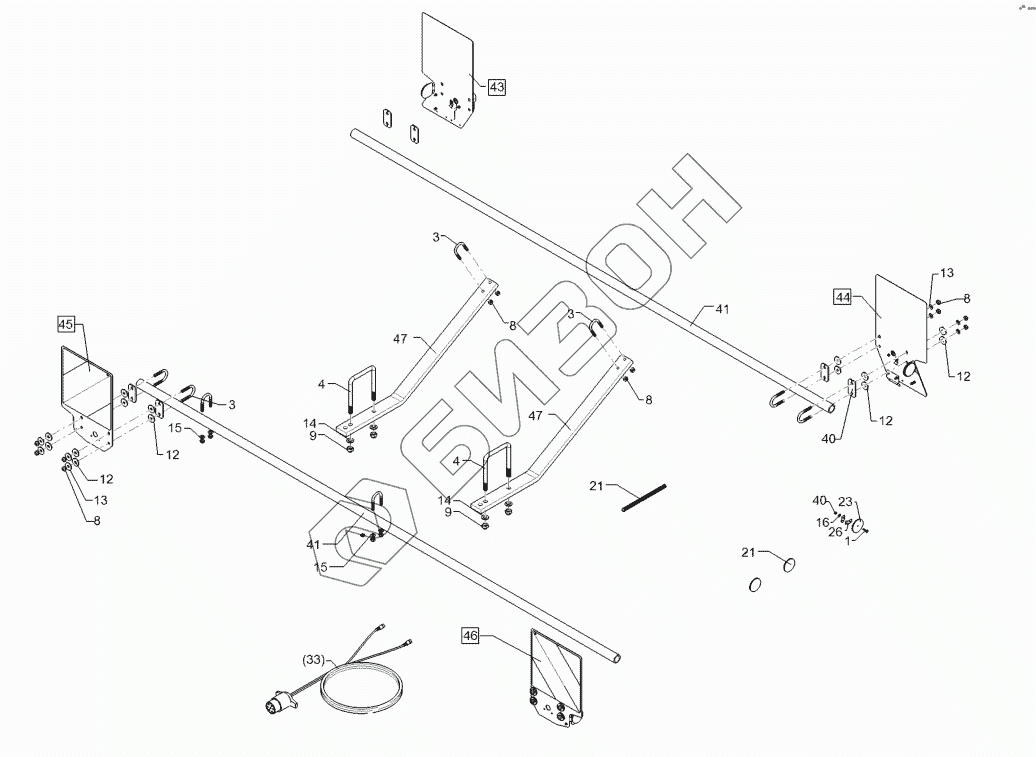

Графический каталог запасных частей к технике: Lemken Heliodor 9/700KA. 67010053 Lighting equipment
1
3
3
3
4
4
8
8
8
8
9
9
12
12
12
12
13
13
14
14
15
15
16
23
26
33
40
40
41
41
43
44
45
46
47
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 301 0301 | Flatheaded bolt |
Загрузка ...
|
|
| 3 | 301 7781 | U-образный болт |
Загрузка ...
|
|
| 4 | 301 7821 | U-bolt |
Загрузка ...
|
|
| 7 | 303 0931 | Самоблокирующаяся гайка |
Загрузка ...
|
|
| 8 | 303 0933 | Гайка шлицевая NM10-8 DIN985 Zn |
Загрузка ...
|
|
| 9 | 303 0935 | Гайка шлицевая NM16-8 Zn DIN985 |
Загрузка ...
|
|
| 10 | 303 1012 | Nut |
Загрузка ...
|
|
| 12 | 305 6129 | Washer |
Загрузка ...
|
|
| 13 | 305 6976 | Washer |
Загрузка ...
|
|
| 14 | 305 6141 | Шайба 17/30x3 7089 200HV Zn |
Загрузка ...
|
|
| 15 | 305 9900 | Пружинное кольцо |
Загрузка ...
|
|
| 16 | 305 8571 | Шайба |
Загрузка ...
|
|
| 17 | 305 8696 | Washer |
Загрузка ...
|
|
| 22 | 321 9919 | Самопривод. отражатель, желтый |
Загрузка ...
|
|
| 23 | 321 9921 | Рефлектор, желтый |
Загрузка ...
|
|
| 26 | 325 5142 | Clamp |
Загрузка ...
|
|
| 27 | 325 5516 | Corrugated tube |
Загрузка ...
|
|
| 33 | 37310075 | Basic cable |
Загрузка ...
|
|
| 40 | 470 1776 | Clamping plate |
Загрузка ...
|
|
| 41 | 470 1785 | Tube |
Загрузка ...
|
|
| 43 | 570 1758 | Lighting unit |
Загрузка ...
|
|
| 44 | 570 1759 | Lighting unit |
Загрузка ...
|
|
| 45 | 57010014 | Warning board |
Загрузка ...
|
|
| 46 | 57010015 | Warning board |
Загрузка ...
|
|
| 47 | 47010023 | Holder |
Загрузка ...
|
|
| 48 | 57010100 | Lighting unit |
Загрузка ...
|
|
| 49 | 57010101 | Lighting unit |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
