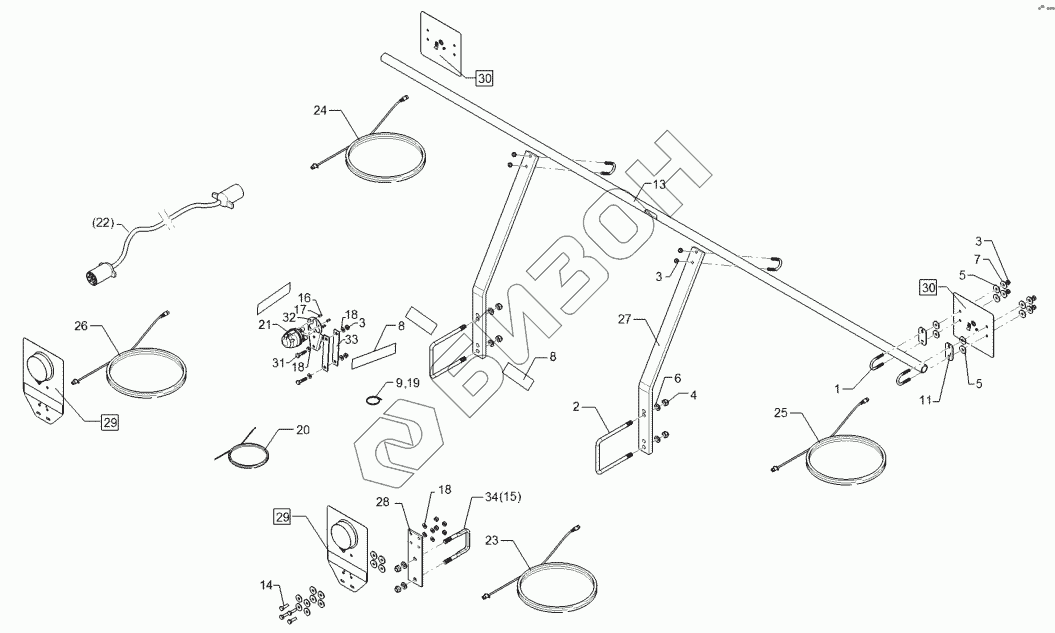

Графический каталог запасных частей к технике: Lemken Heliodor 9/700KA. 67010065 Lighting equipment
1
2
3
3
3
4
5
5
6
7
8
8
9
11
13
14
15
16
17
18
18
18
19
20
21
22
23
24
25
26
27
28
29
29
30
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 301 7781 | U-образный болт |
Загрузка ...
|
|
| 2 | 301 7806 | U-bolt |
Загрузка ...
|
|
| 3 | 303 0933 | Гайка шлицевая NM10-8 DIN985 Zn |
Загрузка ...
|
|
| 4 | 303 0935 | Гайка шлицевая NM16-8 Zn DIN985 |
Загрузка ...
|
|
| 5 | 305 6129 | Washer |
Загрузка ...
|
|
| 6 | 305 6141 | Шайба 17/30x3 7089 200HV Zn |
Загрузка ...
|
|
| 7 | 305 6976 | Washer |
Загрузка ...
|
|
| 8 | 32110025 | Warning sheet |
Загрузка ...
|
|
| 9 | 325 1330 | Clip |
Загрузка ...
|
|
| 11 | 470 1776 | Clamping plate |
Загрузка ...
|
|
| 13 | 470 1785 | Tube |
Загрузка ...
|
|
| 14 | 301 7308 | Screw |
Загрузка ...
|
|
| 15 | 301 7795 | U-bolt |
Загрузка ...
|
|
| 16 | 303 0929 | Selflocking nut |
Загрузка ...
|
|
| 17 | 305 8569 | Washer |
Загрузка ...
|
|
| 18 | 305 8696 | Washer |
Загрузка ...
|
|
| 19 | 325 1325 | Клип |
Загрузка ...
|
|
| 20 | 325 5530 | Corrugated tube |
Загрузка ...
|
|
| 21 | 373 2023 | Junction box |
Загрузка ...
|
|
| 22 | 373 4261 | Cable |
Загрузка ...
|
|
| 23 | 373 4273 | Cable |
Загрузка ...
|
|
| 24 | 37310004 | Basic cable |
Загрузка ...
|
|
| 25 | 37310005 | Basic cable |
Загрузка ...
|
|
| 26 | 37310012 | Basic cable |
Загрузка ...
|
|
| 27 | 47010023 | Holder |
Загрузка ...
|
|
| 28 | 47010045 | Flat steel |
Загрузка ...
|
|
| 29 | 57010020 | Lighting unit |
Загрузка ...
|
|
| 30 | 57010021 | Lighting unit |
Загрузка ...
|
|
| 31 | 301 5424 | Bolt |
Загрузка ...
|
|
| 32 | 470 1786 | Carrier plate |
Загрузка ...
|
|
| 33 | 477 1216 | Clamp plate |
Загрузка ...
|
|
| 34 | 30110069 | U-bolt |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
