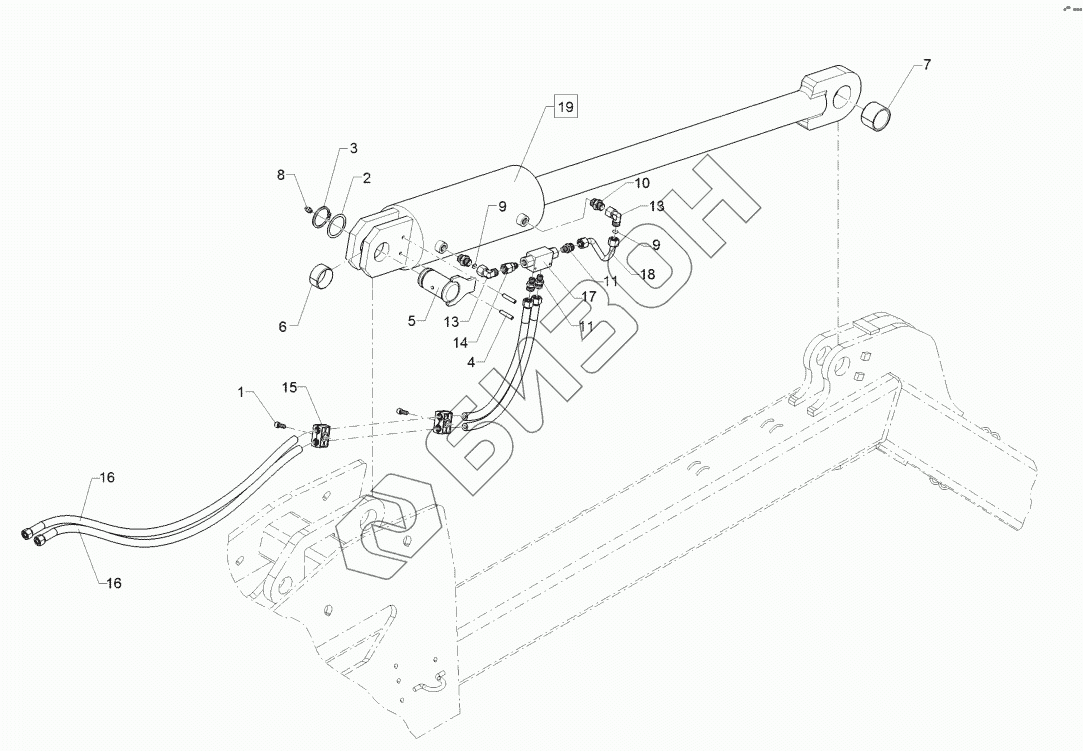

Графический каталог запасных частей к технике: Lemken Heliodor 9/700KA. 67510632 Hydraulic assembly

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
9
10
11
11
13
13
14
15
16
16
17
18
19
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 30110319 Allen screw
Загрузка ...
2 305 2150 Клин
Загрузка ...
3 305 8877 Крепежное кольцо
Загрузка ...
4 309 6072 Расширительная втулка
Загрузка ...
5 313 5046 Pin with stop
Загрузка ...
6 317 2023 Expansion bush
Загрузка ...
7 317 3434 Expansion bush
Загрузка ...
8 323 6348 Смазочный ниппель
Загрузка ...
9 375 2176 Дроссельная заслонка
Загрузка ...
10 375 4020 Nipple
Загрузка ...
11 375 4038 Сосок
Загрузка ...
13 375 4500 Adjustable angle union
Загрузка ...
14 375 4711 Stud
Загрузка ...
15 37510217 Clamp
Загрузка ...
16 47511015 Hydraulic hose
Загрузка ...
17 575 2161 Невозвратный клапан
Загрузка ...
18 57510127 Hydraulic tube
Загрузка ...
19 57510914 Hydraulic ram
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
