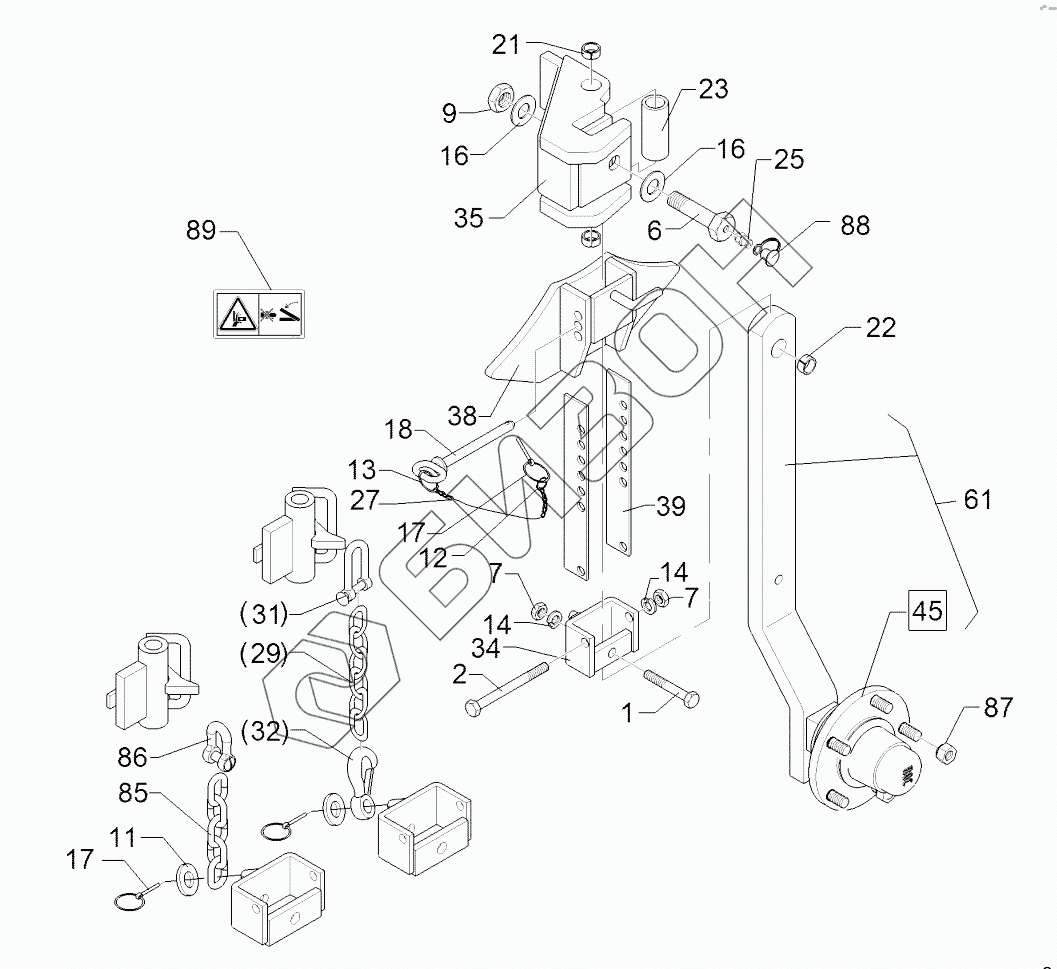

Графический каталог запасных частей к технике: Lemken Juwel 8M. 5482621 Wheelstalk
1
2
6
7
7
9
11
12
13
14
14
16
16
17
17
18
21
22
23
25
27
29
31
32
34
35
38
39
45
61
85
86
87
88
89
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 301 3391 | Bolt |
Загрузка ...
|
|
| 2 | 301 3462 | Bolt |
Загрузка ...
|
|
| 6 | 301 4604 | Bolt |
Загрузка ...
|
|
| 7 | 303 1013 | Орех |
Загрузка ...
|
|
| 9 | 303 0978 | Гайка шестигранная M20 DIN934-8 Zn |
Загрузка ...
|
|
| 11 | 305 6141 | Шайба 17/30x3 7089 200HV Zn |
Загрузка ...
|
|
| 12 | 305 8545 | Крепежное кольцо |
Загрузка ...
|
|
| 13 | 305 8551 | Стопорное кольцо Di41x3 A2 |
Загрузка ...
|
|
| 14 | 305 8580 | Шайба 13/24x2,5 St-Zn DIN125 |
Загрузка ...
|
|
| 16 | 305 6012 | Шайба 21x37x3 ISO7089 Zn |
Загрузка ...
|
|
| 17 | 311 9565 | Штифт с фикс. кольцом 4,5 |
Загрузка ...
|
|
| 18 | 313 8137 | Pin with grip |
Загрузка ...
|
|
| 21 | 317 3358 | Expansion bush |
Загрузка ...
|
|
| 22 | 317 3394 | Expansion bush |
Загрузка ...
|
|
| 23 | 317 6664 | Tube |
Загрузка ...
|
|
| 25 | 323 6348 | Смазочный ниппель |
Загрузка ...
|
|
| 27 | 331 6130 | Цепь |
Загрузка ...
|
|
| 29 | 331 6246 | Chain |
Загрузка ...
|
|
| 31 | 331 8381 | Chain shackle |
Загрузка ...
|
|
| 32 | 331 9012 | Hook |
Загрузка ...
|
|
| 34 | 448 2599 | Holder with pivot |
Загрузка ...
|
|
| 35 | 448 2601 | Cross union |
Загрузка ...
|
|
| 38 | 448 2602 | stop |
Загрузка ...
|
|
| 39 | 448 2607 | Adjuster plate |
Загрузка ...
|
|
| 45 | 549 8893 | Bearing |
Загрузка ...
|
|
| 61 | 548 2607 | Wheel stalk with bearing |
Загрузка ...
|
|
| 85 | 331 6277 | Chain |
Загрузка ...
|
|
| 86 | 331 8406 | Shackle |
Загрузка ...
|
|
| 87 | 303 6413 | Wheel nut |
Загрузка ...
|
|
| 88 | 323 6401 | Cap |
Загрузка ...
|
|
| 89 | 390 0506 | Warning Label |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
