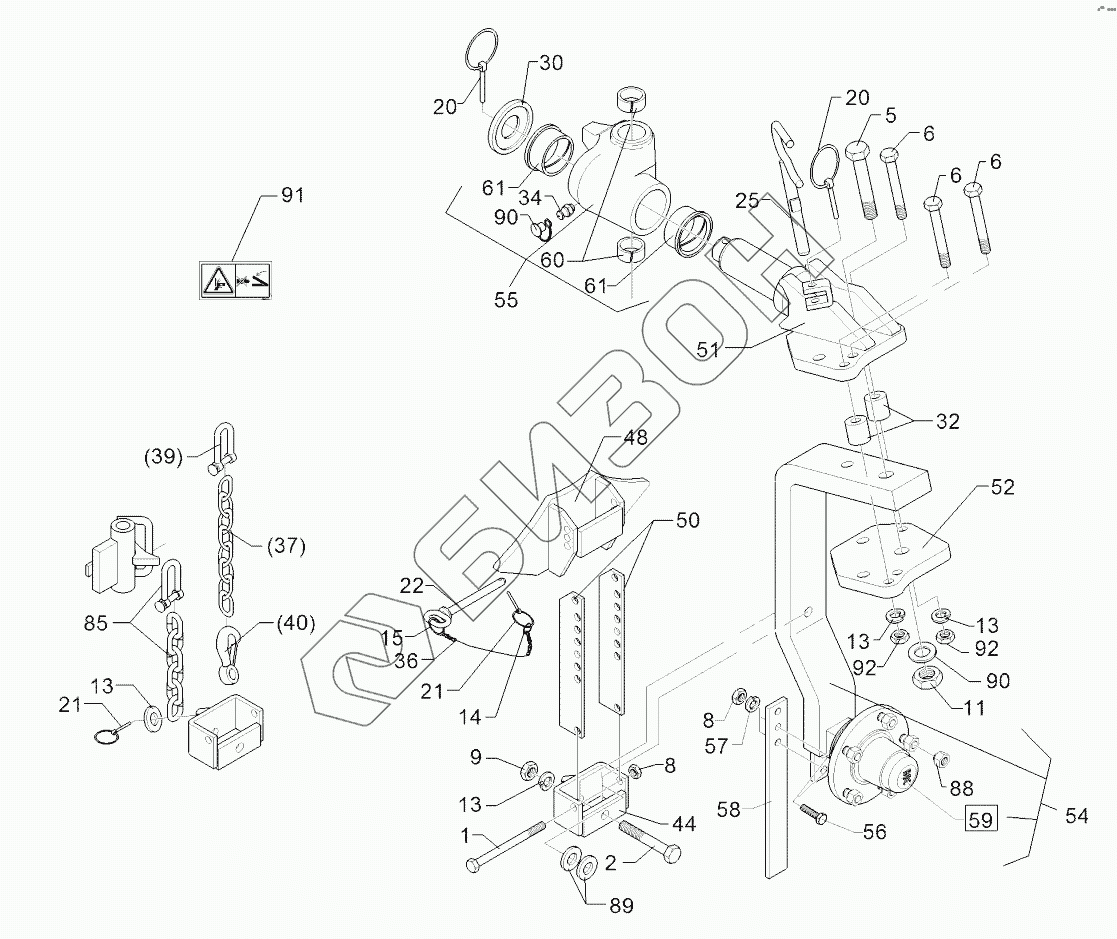

Графический каталог запасных частей к технике: Lemken Juwel 8M. 5491731 Wheel stalk
1
2
5
6
6
6
8
8
9
11
14
15
20
20
21
21
22
25
27
27
27
27
30
32
34
36
37
39
40
44
48
50
51
52
54
55
56
57
58
59
60
61
61
85
88
89
90
90
91
92
92
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 301 3498 | Bolt |
Загрузка ...
|
|
| 2 | 301 3918 | Bolt |
Загрузка ...
|
|
| 5 | 301 4661 | Bolt |
Загрузка ...
|
|
| 6 | 301 3994 | Hexagon bolt |
Загрузка ...
|
|
| 8 | 303 1013 | Орех |
Загрузка ...
|
|
| 9 | 303 1015 | Гайка шестигранная M16 DIN934-8 Zn |
Загрузка ...
|
|
| 11 | 303 1019 | Nut |
Загрузка ...
|
|
| 14 | 305 8545 | Крепежное кольцо |
Загрузка ...
|
|
| 15 | 305 8551 | Стопорное кольцо Di41x3 A2 |
Загрузка ...
|
|
| 20 | 311 9302 | Securing pin |
Загрузка ...
|
|
| 21 | 311 9565 | Штифт с фикс. кольцом 4,5 |
Загрузка ...
|
|
| 22 | 313 1213 | Pin with grip |
Загрузка ...
|
|
| 25 | 313 1815 | Pin with grip |
Загрузка ...
|
|
| 27 | 305 6141 | Шайба 17/30x3 7089 200HV Zn |
Загрузка ...
|
|
| 30 | 317 6907 | Ring |
Загрузка ...
|
|
| 32 | 317 7504 | Bush |
Загрузка ...
|
|
| 34 | 323 6348 | Смазочный ниппель |
Загрузка ...
|
|
| 36 | 331 6130 | Цепь |
Загрузка ...
|
|
| 37 | 331 6246 | Chain |
Загрузка ...
|
|
| 39 | 331 8381 | Chain shackle |
Загрузка ...
|
|
| 40 | 331 9012 | Hook |
Загрузка ...
|
|
| 44 | 449 5745 | Holder with pivot |
Загрузка ...
|
|
| 48 | 449 5755 | Stop |
Загрузка ...
|
|
| 50 | 449 5757 | Adjuster plate |
Загрузка ...
|
|
| 51 | 449 5758 | swivel bearing |
Загрузка ...
|
|
| 52 | 449 5759 | Part of bracket |
Загрузка ...
|
|
| 54 | 549 1342 | Wheel stalk with bearing |
Загрузка ...
|
|
| 55 | 549 5750 | Cross union |
Загрузка ...
|
|
| 56 | 301 7334 | Шуруп M12x35-8.8 Zn DIN933 |
Загрузка ...
|
|
| 57 | 305 8580 | Шайба 13/24x2,5 St-Zn DIN125 |
Загрузка ...
|
|
| 58 | 449 1642 | Scraper |
Загрузка ...
|
|
| 59 | 549 8894 | Bearing |
Загрузка ...
|
|
| 60 | 317 2005 | Расширительная втулка |
Загрузка ...
|
|
| 61 | 317 9373 | Flange bushing |
Загрузка ...
|
|
| 85 | 331 9891 | Chain |
Загрузка ...
|
|
| 87 | 323 6401 | Cap |
Загрузка ...
|
|
| 88 | 303 6416 | Колесная гайка |
Загрузка ...
|
|
| 89 | 305 6161 | Шайба 17/40x6 7349 200HV Zn |
Загрузка ...
|
|
| 90 | 305 6254 | Washer |
Загрузка ...
|
|
| 91 | 390 0506 | Warning Label |
Загрузка ...
|
|
| 92 | 303 0971 | Гайка шестигранная M16 DIN934-10 Zn |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
