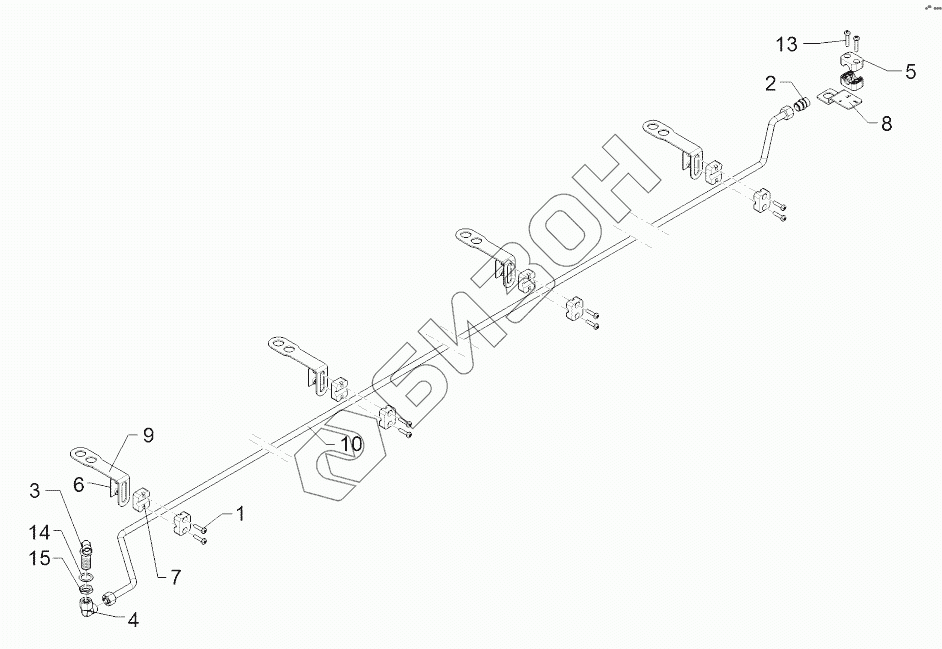

Графический каталог запасных частей к технике: Lemken Juwel 8M. 57510900 Hydraulic assembly

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
13
14
15
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 301 0302 Болт с плоской головкой
Загрузка ...
2 375 4110 Сосок
Загрузка ...
3 375 4400 Angle union
Загрузка ...
4 375 4500 Adjustable angle union
Загрузка ...
5 375 9962 Clamp
Загрузка ...
6 37510137 Weld on plate
Загрузка ...
7 37510138 Clamp
Загрузка ...
8 475 4407 Holder
Загрузка ...
9 47510697 Holder
Загрузка ...
10 57510901 Hydraulic tube
Загрузка ...
13 301 0303 Flatheaded bolt
Загрузка ...
14 305 2228 Supporting washer
Загрузка ...
15 375 5700 Nut
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
