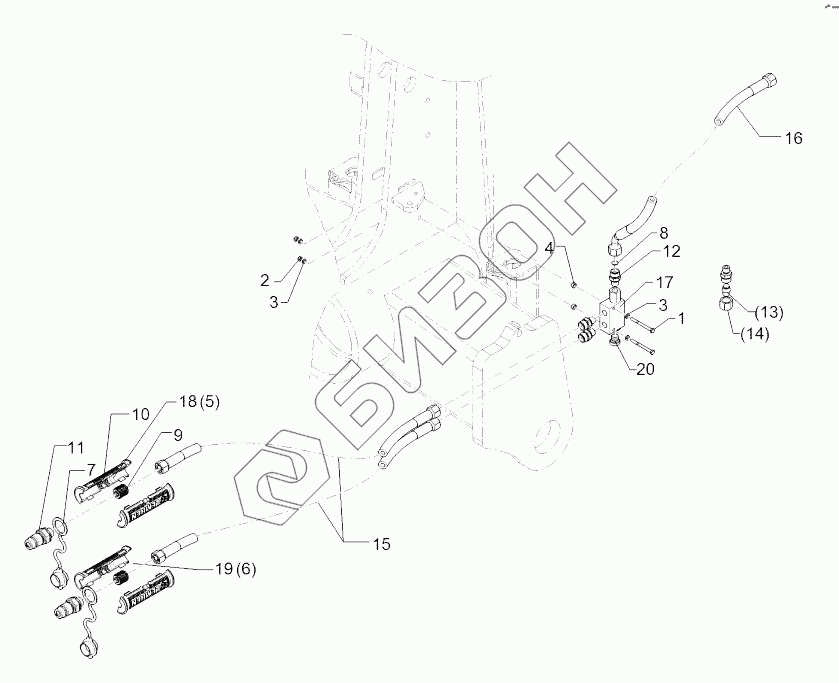

Графический каталог запасных частей к технике: Lemken Juwel 8M. 57510960 Hydraulic assembly

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 30110393 Hexagon bolt
Загрузка ...
2 303 0929 Selflocking nut
Загрузка ...
3 305 8569 Washer
Загрузка ...
4 31710123 Distance bush
Загрузка ...
5 325 1606 Marking
Загрузка ...
6 325 1613 Marking
Загрузка ...
7 375 2122 Cap, black
Загрузка ...
8 375 2172 Throttle plate
Загрузка ...
9 375 2606 Insert
Загрузка ...
10 375 2607 Handle
Загрузка ...
11 375 2718 SVK-разъем
Загрузка ...
12 375 4038 Сосок
Загрузка ...
13 375 4660 Blind plug
Загрузка ...
14 375 5310 Соединительная гайка
Загрузка ...
15 47510832 Hose-assembly
Загрузка ...
16 47511016 Hose-assembly
Загрузка ...
17 57510580 Nonreturn valve
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
