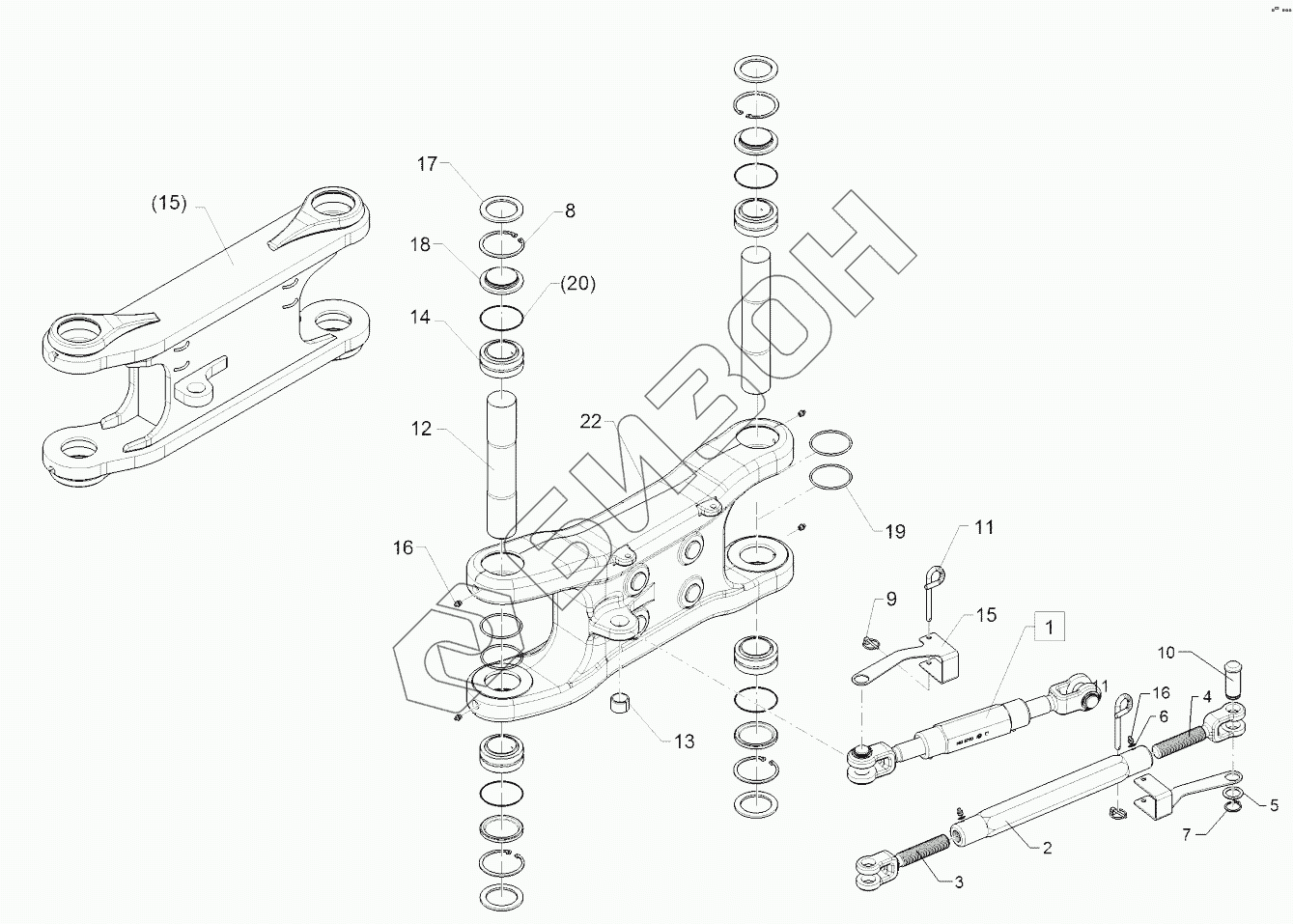

Графический каталог запасных частей к технике: Lemken Juwel 8M. 63410017 Adjustment centre
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
15
16
16
17
18
19
20
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 302 8769 | Turnbuckle |
Загрузка ...
|
|
| 2 | 302 8792 | Threaded sleeve |
Загрузка ...
|
|
| 3 | 302 9010 | Forkpiece |
Загрузка ...
|
|
| 4 | 302 9011 | Forkpiece |
Загрузка ...
|
|
| 5 | 305 2242 | Supporting washer |
Загрузка ...
|
|
| 6 | 305 6130 | Washer |
Загрузка ...
|
|
| 7 | 305 8867 | Крепежное кольцо |
Загрузка ...
|
|
| 8 | 305 8942 | Securing ring |
Загрузка ...
|
|
| 9 | 311 9565 | Штифт с фикс. кольцом 4,5 |
Загрузка ...
|
|
| 10 | 313 7802 | Булавка |
Загрузка ...
|
|
| 11 | 313 8610 | Pin |
Загрузка ...
|
|
| 12 | 31310114 | Pin |
Загрузка ...
|
|
| 13 | 317 3417 | Expansion bush |
Загрузка ...
|
|
| 14 | 31710168 | Articulated bearing |
Загрузка ...
|
|
| 15 | 321 7050 | Locking |
Загрузка ...
|
|
| 16 | 323 6348 | Смазочный ниппель |
Загрузка ...
|
|
| 17 | 32310149 | Seal ring |
Загрузка ...
|
|
| 18 | 32310150 | Cover |
Загрузка ...
|
|
| 19 | 375 1295 | O-ring |
Загрузка ...
|
|
| 20 | 37510203 | 0-ring |
Загрузка ...
|
|
| 21 | 43410010 | Link |
Загрузка ...
|
|
| 22 | 43410011 | Link |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
