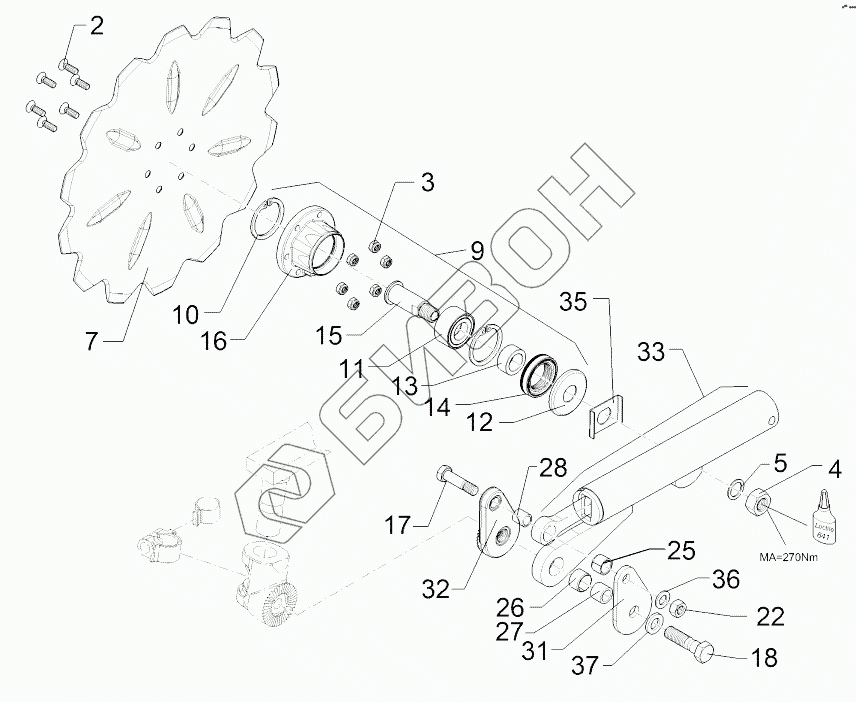

Графический каталог запасных частей к технике: Lemken Juwel 8M. 6579396 Swinging arm
2
3
4
5
7
9
10
11
12
13
14
15
16
17
18
22
25
26
27
28
31
32
33
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 305 8924 | Крепежное кольцо |
Загрузка ...
|
|
| 2 | 301 6123 | Болт встречного утопления |
Загрузка ...
|
|
| 3 | 303 0933 | Гайка шлицевая NM10-8 DIN985 Zn |
Загрузка ...
|
|
| 4 | 303 0996 | Hexagon nut |
Загрузка ...
|
|
| 5 | 305 2230 | Поддерживающая шайба |
Загрузка ...
|
|
| 7 | 349 0050 | Диск |
Загрузка ...
|
|
| 9 | 555 4512 | Bearing unit |
Загрузка ...
|
|
| 10 | 305 8924 | Крепежное кольцо |
Загрузка ...
|
|
| 11 | 319 8760 | Bearing |
Загрузка ...
|
|
| 12 | 323 0418 | Cap |
Загрузка ...
|
|
| 13 | 323 5011 | Race ring |
Загрузка ...
|
|
| 14 | 323 8301 | Sealing |
Загрузка ...
|
|
| 15 | 455 0310 | Axle |
Загрузка ...
|
|
| 16 | 455 5145 | Bearing housing |
Загрузка ...
|
|
| 17 | 301 3870 | Bolt |
Загрузка ...
|
|
| 18 | 301 4603 | Hexagon bolt |
Загрузка ...
|
|
| 22 | 303 1015 | Гайка шестигранная M16 DIN934-8 Zn |
Загрузка ...
|
|
| 25 | 317 3341 | Expansion bush |
Загрузка ...
|
|
| 26 | 317 3352 | Expansion bush |
Загрузка ...
|
|
| 27 | 317 6657 | Bush |
Загрузка ...
|
|
| 28 | 317 6658 | Bush |
Загрузка ...
|
|
| 31 | 457 9323 | Plate |
Загрузка ...
|
|
| 32 | 457 9324 | Hirth-type bracket |
Загрузка ...
|
|
| 33 | 55710024 | Spring unit |
Загрузка ...
|
|
| 35 | 305 1330 | Locking |
Загрузка ...
|
|
| 36 | 305 6141 | Шайба 17/30x3 7089 200HV Zn |
Загрузка ...
|
|
| 37 | 305 6012 | Шайба 21x37x3 ISO7089 Zn |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
