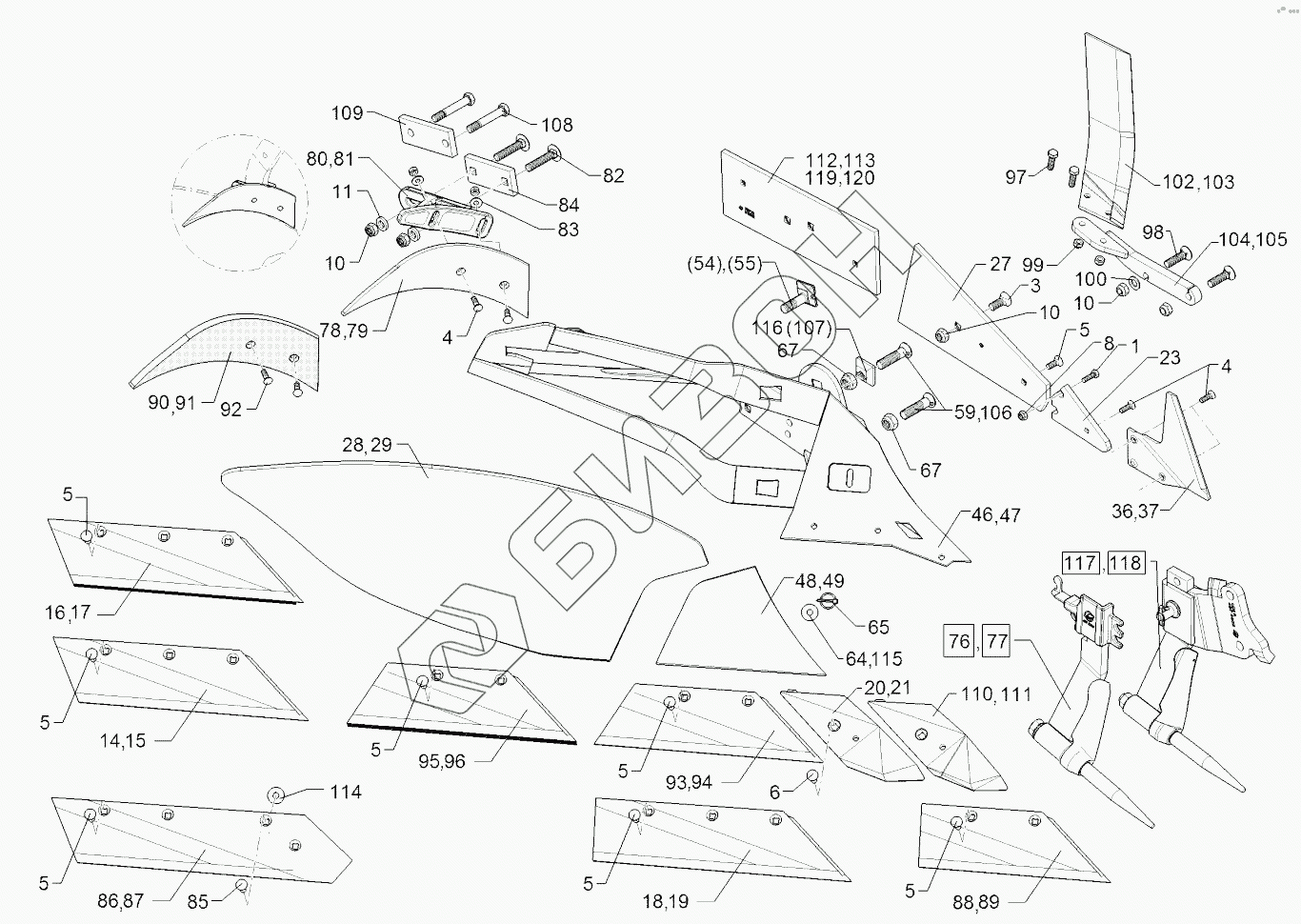

Графический каталог запасных частей к технике: Lemken Juwel 8M. 6995152 Body
1
3
4
4
5
5
5
5
5
5
5
5
6
8
10
10
10
11
14
15
16
17
18
19
20
21
23
27
28
29
36
37
46
47
48
49
54
55
59
64
65
67
67
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 301 3212 | Шуруп M10x25-8.8 Zn DIN933 |
Загрузка ...
|
|
| 3 | 301 6142 | Болт с потайной головкой M16x40-10.9 Zn без гайки |
Загрузка ...
|
|
| 4 | 301 5767 | Болт с потайной головкой M10x33x12.9-MU Zn |
Загрузка ...
|
|
| 5 | 301 5785 | Болт с потайной головкой M12x33x12.9-MU Zn |
Загрузка ...
|
|
| 6 | 301 5789 | Болт с потайной головкой M12x36x4-12.9-MU-10Zn |
Загрузка ...
|
|
| 8 | 303 0933 | Гайка шлицевая NM10-8 DIN985 Zn |
Загрузка ...
|
|
| 10 | 303 0935 | Гайка шлицевая NM16-8 Zn DIN985 |
Загрузка ...
|
|
| 11 | 305 6161 | Шайба 17/40x6 7349 200HV Zn |
Загрузка ...
|
|
| 14 | 335 2134 | Лемех SB56D правый |
Загрузка ...
|
|
| 15 | 335 2135 | Лемех SB56D левый |
Загрузка ...
|
|
| 16 | 335 2234 | Лемех SB56P правый |
Загрузка ...
|
|
| 17 | 335 2235 | Лемех SB56P левый |
Загрузка ...
|
|
| 18 | 335 2138 | Лемех SB58D правый |
Загрузка ...
|
|
| 19 | 335 2139 | Лемех SB58D левый |
Загрузка ...
|
|
| 20 | 336 4156 | Долото лемеха SC2P правое |
Загрузка ...
|
|
| 21 | 336 4157 | Долото лемеха SC2P левое |
Загрузка ...
|
|
| 23 | 340 1903 | Клин полевой доски AK12W |
Загрузка ...
|
|
| 27 | 341 1525 | Доска полевая DMV1 |
Загрузка ...
|
|
| 28 | 344 2100 | Крыло отвала DMW40 правое |
Загрузка ...
|
|
| 29 | 344 2101 | Крыло отвала DMW40 левое |
Загрузка ...
|
|
| 36 | 349 2890 | Нож полевой доски AS2 правый |
Загрузка ...
|
|
| 37 | 349 2891 | Нож полевой доски AS2 левый |
Загрузка ...
|
|
| 46 | 467 1046 | Башмак корпуса DMW правый |
Загрузка ...
|
|
| 47 | 467 1047 | Башмак корпуса DMW левый |
Загрузка ...
|
|
| 48 | 345 1030 | Грудь. отвала DMCK правая |
Загрузка ...
|
|
| 49 | 345 1031 | Грудь. отвала DMCK левая |
Загрузка ...
|
|
| 54 | 301 5780 | Eccentric screw |
Загрузка ...
|
|
| 55 | 301 5781 | Eccentric screw |
Загрузка ...
|
|
| 59 | 301 5747 | Болт с потайной головкой M20x70x8,5-12.9 Zn |
Загрузка ...
|
|
| 64 | 30510060 | Шайба 13/35x5±0,2 Zn DIN6340 |
Загрузка ...
|
|
| 65 | 31110015 | Палец 5x32 verg.Zn |
Загрузка ...
|
|
| 67 | 303 0936 | Гайка шлицевая NM20-8 Zn DIN985 |
Загрузка ...
|
|
| 76 | 657 4612 | Subsoiler |
Загрузка ...
|
|
| 77 | 657 4613 | Subsoiler |
Загрузка ...
|
|
| 78 | 347 0860 | Углосъем E4 правый |
Загрузка ...
|
|
| 79 | 347 0861 | Углосъем E4 левый |
Загрузка ...
|
|
| 80 | 457 5218 | Держатлеь DM1 E4 правый |
Загрузка ...
|
|
| 81 | 457 5219 | Держатлеь DM1 E4 левый |
Загрузка ...
|
|
| 82 | 30110262 | Saucer-head screw |
Загрузка ...
|
|
| 83 | 305 6132 | Шайба D11/25x2,5 Zn |
Загрузка ...
|
|
| 84 | 459 1194 | Платформа |
Загрузка ...
|
|
| 85 | 301 5794 | Болт с потайной головкой M12x45-12.9-MU-10 Zn |
Загрузка ...
|
|
| 86 | 333 5032 | Лемех S42A 670x150x11 правый |
Загрузка ...
|
|
| 87 | 333 5033 | Лемех S42A 670x150x11 левый |
Загрузка ...
|
|
| 88 | 335 2120 | Лемех SB43D правый |
Загрузка ...
|
|
| 89 | 335 2121 | Лемех SB43D левый |
Загрузка ...
|
|
| 90 | 347 0862 | Trashboard |
Загрузка ...
|
|
| 91 | 347 0863 | Trashboard |
Загрузка ...
|
|
| 92 | 301 5769 | Болт с потайной головкой M10x45-12.9-MU-10 Zn |
Загрузка ...
|
|
| 93 | 335 2130 | Лемех SB45D правый |
Загрузка ...
|
|
| 94 | 335 2131 | Лемех SB45D левый |
Загрузка ...
|
|
| 95 | 335 2230 | Лемех SB45P правый |
Загрузка ...
|
|
| 96 | 335 2231 | Лемех SB45P левый |
Загрузка ...
|
|
| 97 | 301 3347 | Шуруп M12x40-8.8 Zn DIN933 |
Загрузка ...
|
|
| 98 | 301 6147 | Болт с потайной головкой M16x60-10.9 Zn без гайки |
Загрузка ...
|
|
| 99 | 303 0934 | Гайка шлицевая NM12-8 Zn DIN985 |
Загрузка ...
|
|
| 100 | 305 6141 | Шайба 17/30x3 7089 200HV Zn |
Загрузка ...
|
|
| 102 | 349 2860 | Нож расширения борозды BFM правый |
Загрузка ...
|
|
| 103 | 349 2861 | Нож расширения борозды BFM левый |
Загрузка ...
|
|
| 104 | 45710008 | Держатлеь HBFM 3 правый |
Загрузка ...
|
|
| 105 | 45710009 | Держатлеь HBFM 3 левый |
Загрузка ...
|
|
| 106 | 301 5750 | Болт с потайной головкой M20x80x8,5-12.9 Zn |
Загрузка ...
|
|
| 107 | 31710028 | Eccentric washer |
Загрузка ...
|
|
| 108 | 301 3994 | Hexagon bolt |
Загрузка ...
|
|
| 109 | 459 1169 | Clamp plate |
Загрузка ...
|
|
| 110 | 33610006 | Долото лемеха SC2PS правое |
Загрузка ...
|
|
| 111 | 33610007 | Долото лемеха SC2PS левое |
Загрузка ...
|
|
| 112 | 34110002 | Landside |
Загрузка ...
|
|
| 113 | 34110003 | Landside |
Загрузка ...
|
|
| 114 | 305 6180 | Шайба 15 DIN7349 |
Загрузка ...
|
|
| 115 | 305 8582 | Шайба 13/32x1,25 St-Zn |
Загрузка ...
|
|
| 116 | 31710191 | Eccentric washer |
Загрузка ...
|
|
| 117 | 657 4608 | Subsoiler |
Загрузка ...
|
|
| 118 | 657 4609 | Subsoiler |
Загрузка ...
|
|
| 119 | 66710076 | Landside with bolt |
Загрузка ...
|
|
| 120 | 66710077 | Landside with bolt |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
