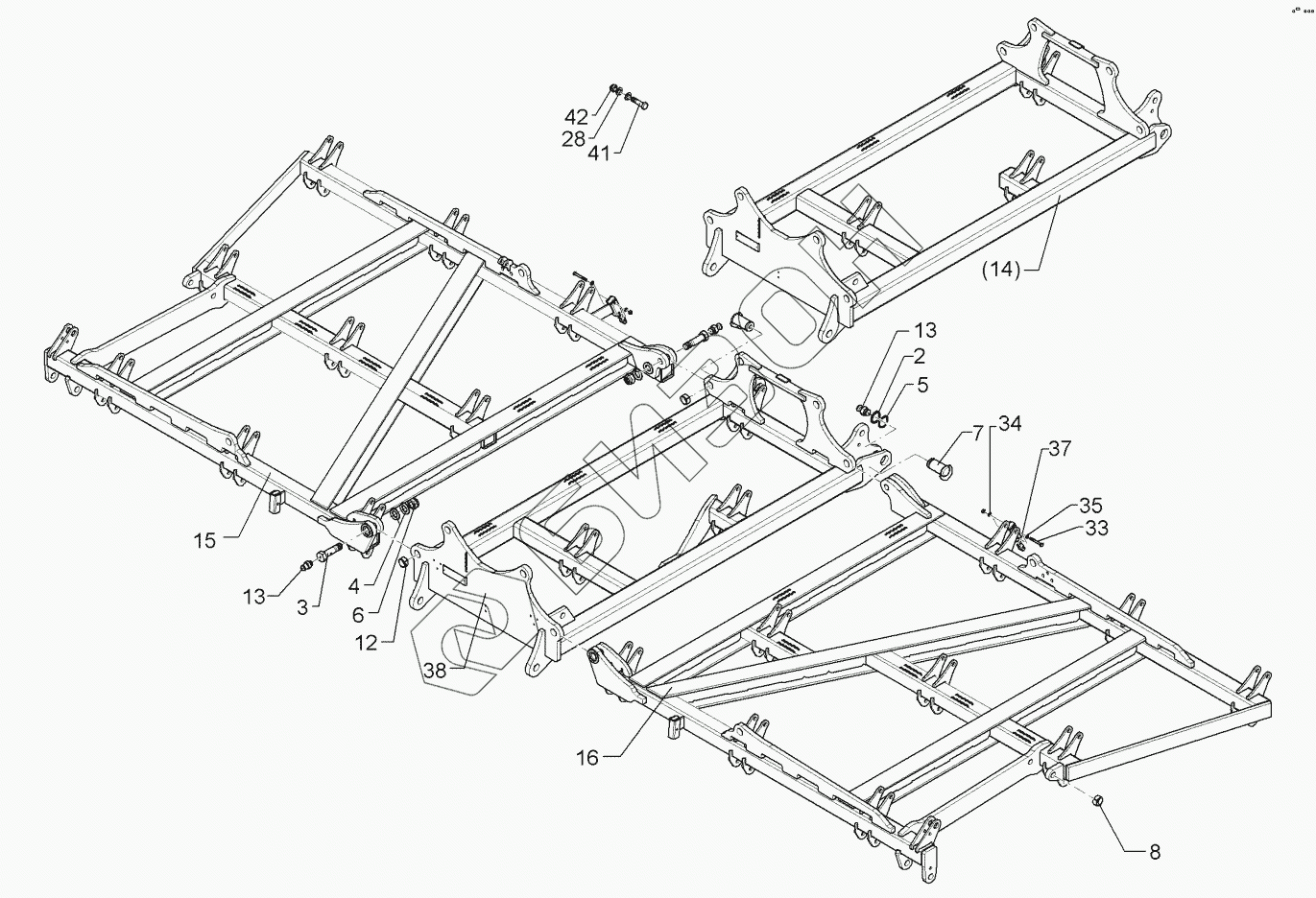

Графический каталог запасных частей к технике: Lemken Karat 9/600 KA. 6178515 Basic frame

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
2
3
4
5
6
7
8
12
13
13
14
15
16
28
33
34
35
37
38
41
42
Позиция на иллюстрации Заводской номер детали Название детали Цена
2 305 2150 Клин
Загрузка ...
3 301 4872 Hexagon bolt
Загрузка ...
4 305 6327 Washer
Загрузка ...
5 305 8877 Крепежное кольцо
Загрузка ...
6 303 0938 Selflocking nut
Загрузка ...
7 313 5049 Pin with stop
Загрузка ...
8 317 3345 Expansion bush
Загрузка ...
12 317 3417 Expansion bush
Загрузка ...
13 323 6348 Смазочный ниппель
Загрузка ...
14 417 8515 Center section
Загрузка ...
15 417 8530 Lateral section
Загрузка ...
16 417 8531 Lateral section
Загрузка ...
28 305 6141 Шайба 17/30x3 7089 200HV Zn
Загрузка ...
33 301 5418 Bolt
Загрузка ...
34 303 0932 Самоблокирующаяся гайка
Загрузка ...
35 305 8694 Шайба
Загрузка ...
37 375 9960 Clamp
Загрузка ...
38 417 8565 Center section
Загрузка ...
41 301 3839 Hexagon bolt
Загрузка ...
42 303 1015 Гайка шестигранная M16 DIN934-8 Zn
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
