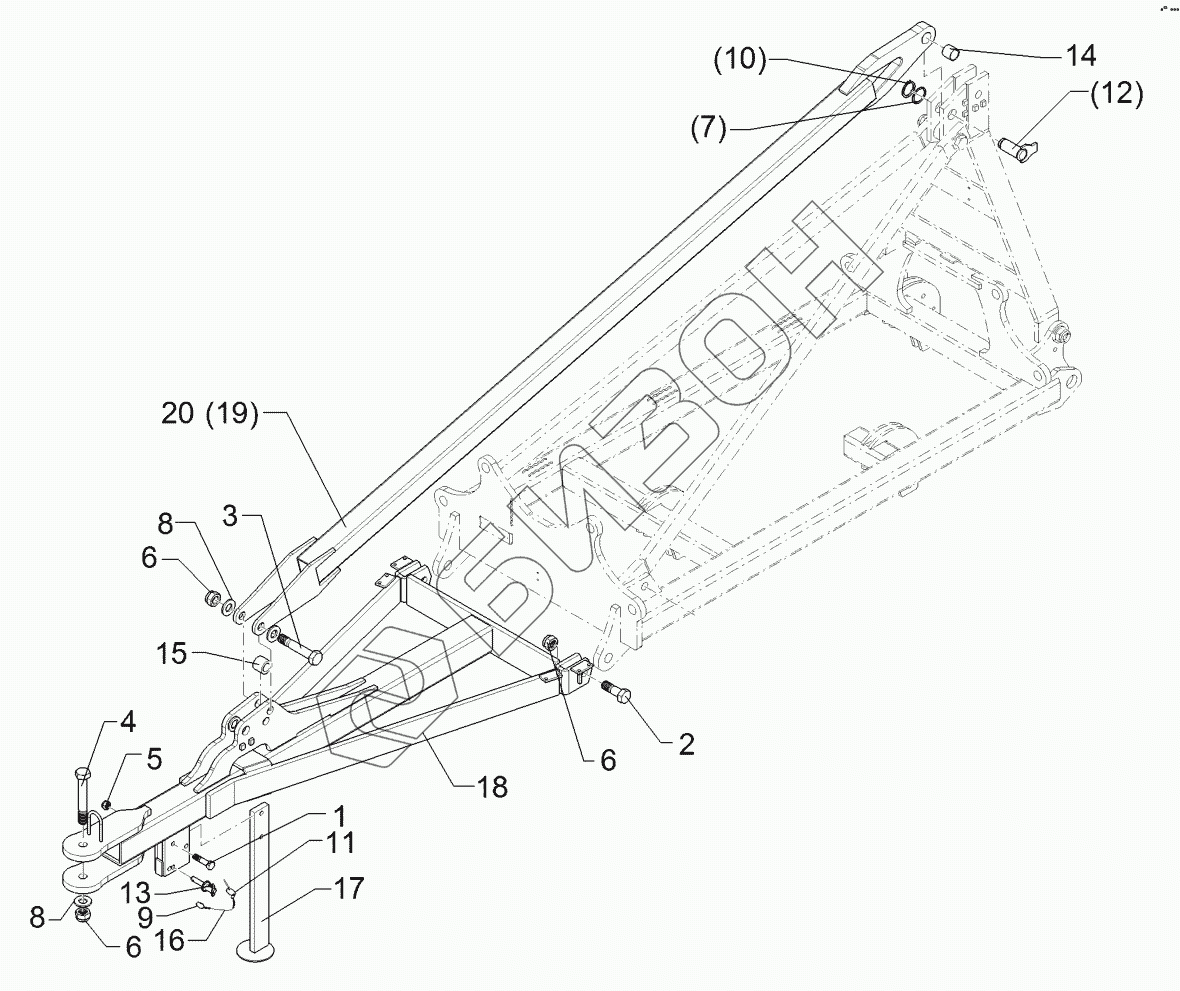

Графический каталог запасных частей к технике: Lemken Karat 9/600 KA. 6409161 Drawbar

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
6
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 301 3870 Bolt
Загрузка ...
2 301 4873 Bolt
Загрузка ...
3 301 4878 Hexagon bolt
Загрузка ...
4 301 4910 Hexagon bolt
Загрузка ...
5 303 0935 Гайка шлицевая NM16-8 Zn DIN985
Загрузка ...
6 303 0938 Selflocking nut
Загрузка ...
7 305 2100 Shim
Загрузка ...
8 305 6327 Washer
Загрузка ...
9 305 8551 Стопорное кольцо Di41x3 A2
Загрузка ...
10 305 8875 Крепежное кольцо
Загрузка ...
11 311 9565 Штифт с фикс. кольцом 4,5
Загрузка ...
12 313 4056 Pin with stop
Загрузка ...
13 313 8152 Палец D16x52/112 V Zn
Загрузка ...
14 317 2012 Expansion bush
Загрузка ...
15 317 6979 Tube
Загрузка ...
16 331 6125 Knotted-link chain
Загрузка ...
17 429 2800 Stand
Загрузка ...
18 440 9161 Drawbar
Загрузка ...
19 440 9162 Strut
Загрузка ...
20 440 9167 Strut
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
