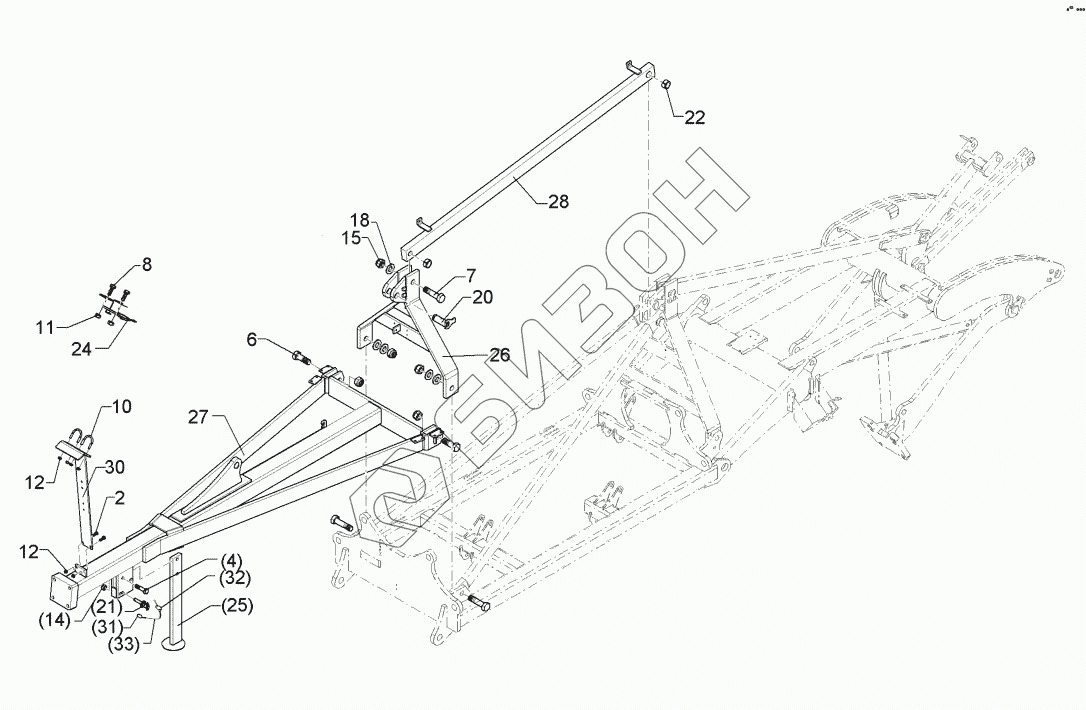

Графический каталог запасных частей к технике: Lemken Karat 9/600 KA. 6409173 Drawbar
2
4
6
7
8
10
11
12
12
14
15
18
20
21
22
24
25
26
27
28
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2 | 301 5004 | Screw |
Загрузка ...
|
|
| 4 | 301 3870 | Bolt |
Загрузка ...
|
|
| 6 | 301 4873 | Bolt |
Загрузка ...
|
|
| 7 | 301 4890 | Hexagon bolt |
Загрузка ...
|
|
| 8 | 301 7280 | Винт |
Загрузка ...
|
|
| 10 | 301 7782 | U-образный болт |
Загрузка ...
|
|
| 11 | 303 0932 | Самоблокирующаяся гайка |
Загрузка ...
|
|
| 12 | 303 0933 | Гайка шлицевая NM10-8 DIN985 Zn |
Загрузка ...
|
|
| 14 | 303 0935 | Гайка шлицевая NM16-8 Zn DIN985 |
Загрузка ...
|
|
| 15 | 303 0938 | Selflocking nut |
Загрузка ...
|
|
| 18 | 305 6327 | Washer |
Загрузка ...
|
|
| 20 | 313 3509 | Pin with stop |
Загрузка ...
|
|
| 21 | 313 8152 | Палец D16x52/112 V Zn |
Загрузка ...
|
|
| 22 | 317 3367 | Расширительная втулка |
Загрузка ...
|
|
| 24 | 377 2520 | Hose clamp |
Загрузка ...
|
|
| 25 | 429 2800 | Stand |
Загрузка ...
|
|
| 26 | 440 5274 | Headstock |
Загрузка ...
|
|
| 27 | 440 9173 | Drawbar |
Загрузка ...
|
|
| 28 | 440 9174 | Support |
Загрузка ...
|
|
| 30 | 475 4361 | Hose carrier |
Загрузка ...
|
|
| 31 | 305 8551 | Стопорное кольцо Di41x3 A2 |
Загрузка ...
|
|
| 32 | 311 9565 | Штифт с фикс. кольцом 4,5 |
Загрузка ...
|
|
| 33 | 331 6125 | Knotted-link chain |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
