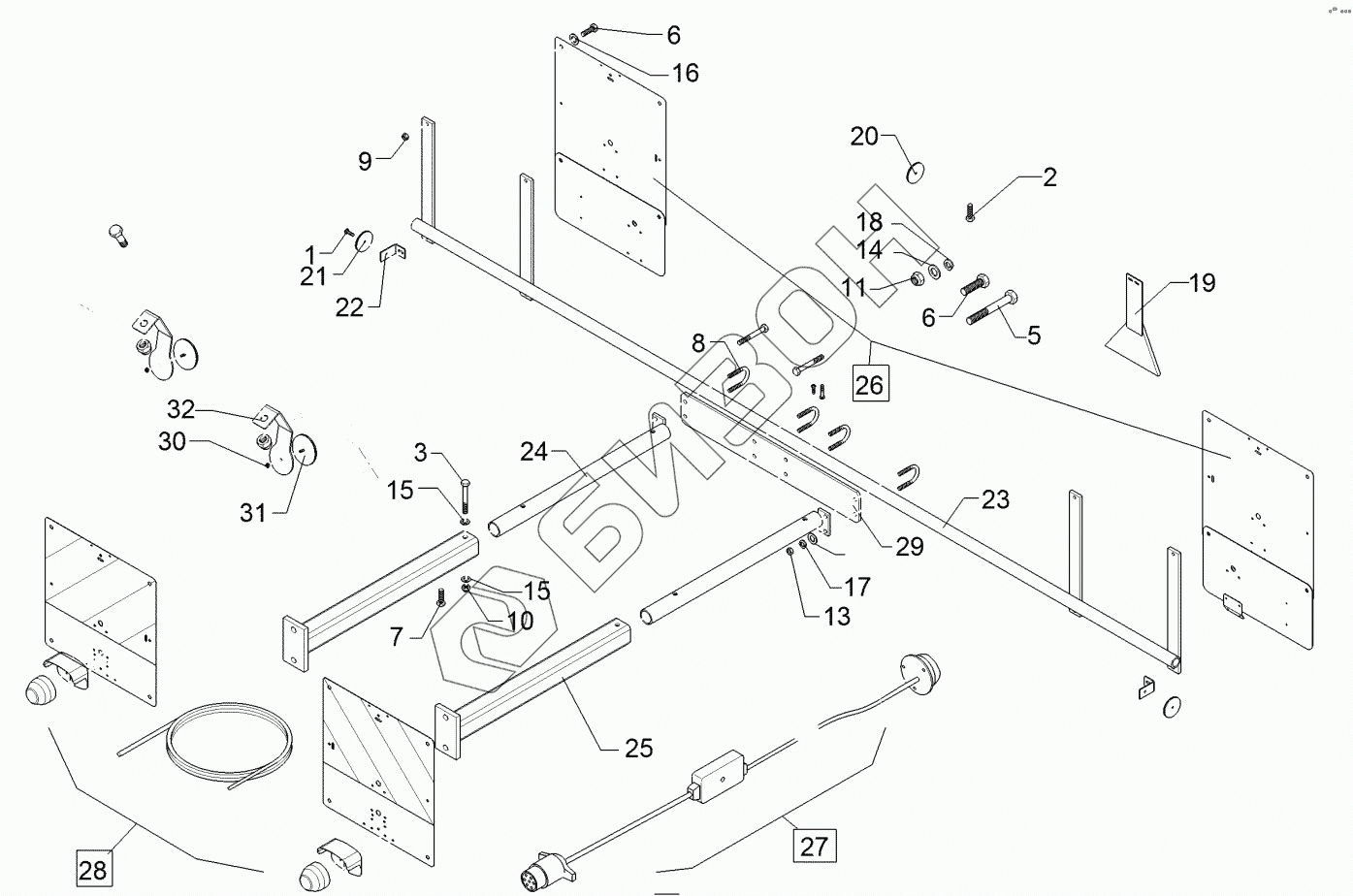

Графический каталог запасных частей к технике: Lemken Karat 9/600 KA. 6702110 Lighting equipment
1
2
3
5
6
6
7
8
9
10
11
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 301 0301 | Flatheaded bolt |
Загрузка ...
|
|
| 2 | 301 2996 | Screw |
Загрузка ...
|
|
| 3 | 301 3425 | Bolt |
Загрузка ...
|
|
| 4 | 301 3682 | Шуруп M16x30-8.8 Zn DIN933 |
Загрузка ...
|
|
| 5 | 301 4020 | Bolt |
Загрузка ...
|
|
| 6 | 301 7280 | Винт |
Загрузка ...
|
|
| 7 | 301 7334 | Шуруп M12x35-8.8 Zn DIN933 |
Загрузка ...
|
|
| 8 | 301 7781 | U-образный болт |
Загрузка ...
|
|
| 9 | 303 0932 | Самоблокирующаяся гайка |
Загрузка ...
|
|
| 10 | 303 0934 | Гайка шлицевая NM12-8 Zn DIN985 |
Загрузка ...
|
|
| 11 | 303 0935 | Гайка шлицевая NM16-8 Zn DIN985 |
Загрузка ...
|
|
| 13 | 303 1012 | Nut |
Загрузка ...
|
|
| 14 | 305 6141 | Шайба 17/30x3 7089 200HV Zn |
Загрузка ...
|
|
| 15 | 305 8580 | Шайба 13/24x2,5 St-Zn DIN125 |
Загрузка ...
|
|
| 16 | 305 8694 | Шайба |
Загрузка ...
|
|
| 17 | 305 9900 | Пружинное кольцо |
Загрузка ...
|
|
| 18 | 305 9928 | Spring ring |
Загрузка ...
|
|
| 19 | 321 9914 | Reflector, red |
Загрузка ...
|
|
| 20 | 321 9919 | Самопривод. отражатель, желтый |
Загрузка ...
|
|
| 21 | 321 9921 | Рефлектор, желтый |
Загрузка ...
|
|
| 22 | 470 1199 | Holder |
Загрузка ...
|
|
| 23 | 470 1649 | Carrier for light |
Загрузка ...
|
|
| 24 | 470 1726 | Holder |
Загрузка ...
|
|
| 25 | 470 1728 | Holder |
Загрузка ...
|
|
| 26 | 570 2007 | Lighting equipment, rear |
Загрузка ...
|
|
| 27 | 570 2110 | Set of cables |
Загрузка ...
|
|
| 28 | 570 2111 | Lighting equipment, front |
Загрузка ...
|
|
| 29 | 470 1730 | Plate |
Загрузка ...
|
|
| 30 | 303 0931 | Самоблокирующаяся гайка |
Загрузка ...
|
|
| 31 | 321 9922 | Рефлектор, красный |
Загрузка ...
|
|
| 32 | 470 1220 | Holder |
Загрузка ...
|
