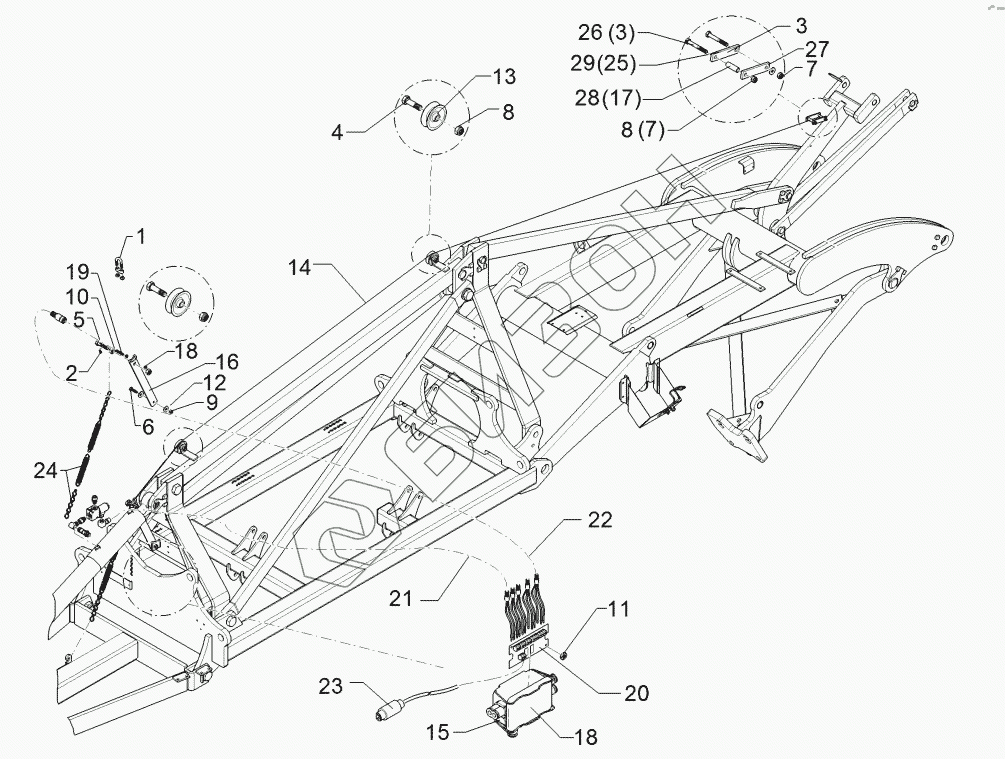

Графический каталог запасных частей к технике: Lemken Karat 9/600 KA. 6736505 Control
1
2
3
3
4
5
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | F25 0386 | Wire rope clamp |
Загрузка ...
|
|
| 2 | 301 3003 | Screw |
Загрузка ...
|
|
| 3 | 301 3081 | Bolt |
Загрузка ...
|
|
| 4 | 301 3367 | Hexagon bolt |
Загрузка ...
|
|
| 5 | 301 3885 | Hexagon bolt |
Загрузка ...
|
|
| 6 | 301 7308 | Screw |
Загрузка ...
|
|
| 7 | 303 0932 | Самоблокирующаяся гайка |
Загрузка ...
|
|
| 8 | 303 0934 | Гайка шлицевая NM12-8 Zn DIN985 |
Загрузка ...
|
|
| 9 | 303 0933 | Гайка шлицевая NM10-8 DIN985 Zn |
Загрузка ...
|
|
| 10 | 303 0971 | Гайка шестигранная M16 DIN934-10 Zn |
Загрузка ...
|
|
| 11 | 303 3306 | Synthetic nut |
Загрузка ...
|
|
| 12 | 305 8577 | Washer |
Загрузка ...
|
|
| 13 | 317 9756 | Rope pulley |
Загрузка ...
|
|
| 14 | 331 2019 | Wire rope |
Загрузка ...
|
|
| 15 | 373 1910 | Rubber bushing, blind |
Загрузка ...
|
|
| 16 | 473 8118 | Sensor holder |
Загрузка ...
|
|
| 17 | 475 8914 | Tube |
Загрузка ...
|
|
| 18 | 573 1900 | Junction box |
Загрузка ...
|
|
| 19 | 573 4375 | Proximity switch |
Загрузка ...
|
|
| 20 | 573 6015 | Circuit board |
Загрузка ...
|
|
| 21 | 573 6033 | Cable |
Загрузка ...
|
|
| 22 | 573 6034 | Cable |
Загрузка ...
|
|
| 23 | 573 6020 | Cable |
Загрузка ...
|
|
| 24 | 582 1125 | Adjusting wire with spring |
Загрузка ...
|
|
| 25 | 459 0923 | Clamp plate |
Загрузка ...
|
|
| 26 | 301 5452 | Bolt |
Загрузка ...
|
|
| 27 | 305 6124 | Шайба |
Загрузка ...
|
|
| 28 | 317 6792 | Tube |
Загрузка ...
|
|
| 29 | 459 0944 | Clamp plate |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
