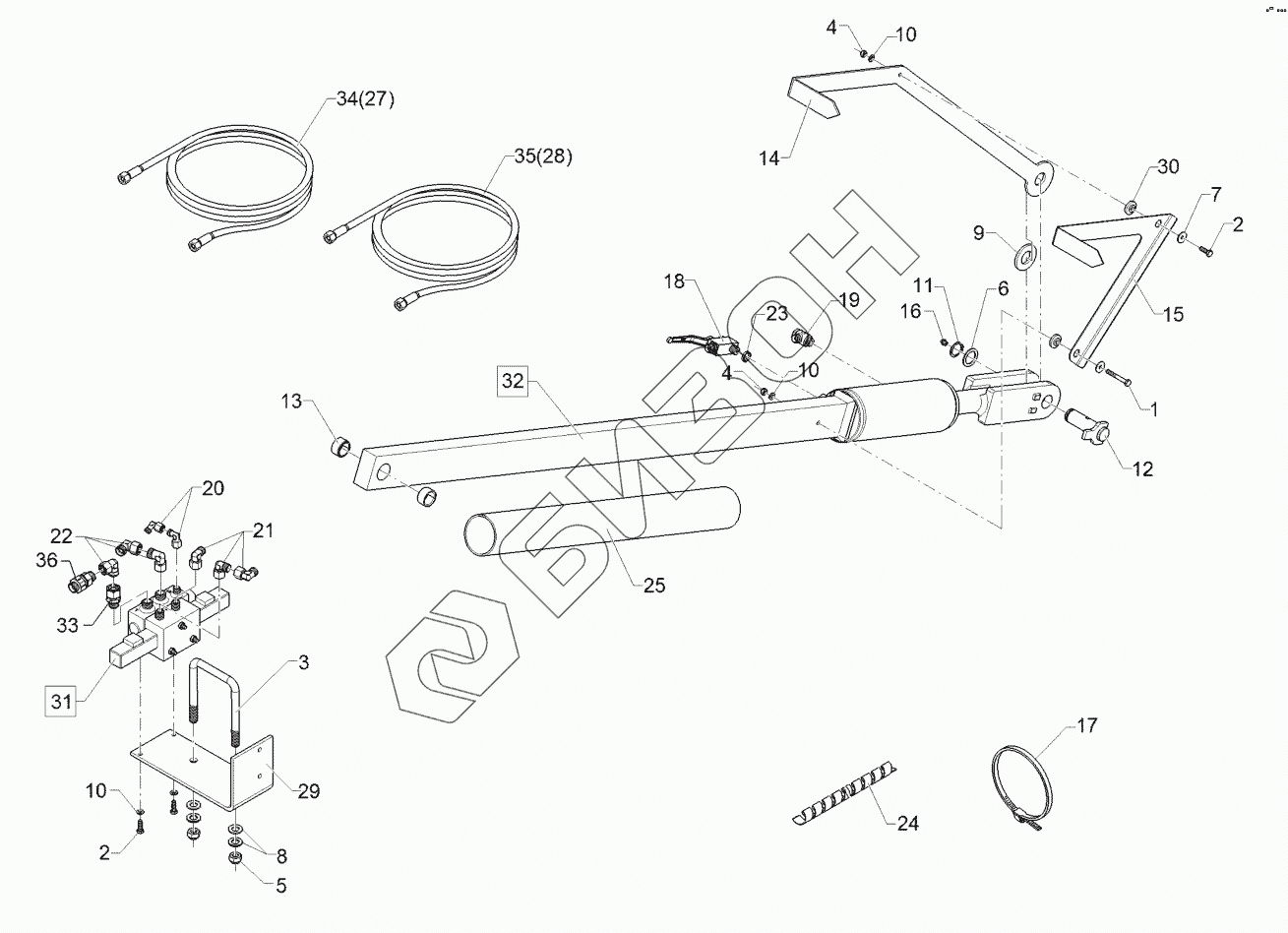

Графический каталог запасных частей к технике: Lemken Karat 9/600 KA. 67510392 Hydraulic assembly
1
2
2
3
4
4
5
6
7
8
9
10
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
27
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 301 3081 | Bolt |
Загрузка ...
|
|
| 2 | 301 7280 | Винт |
Загрузка ...
|
|
| 3 | 301 7798 | U-bolt |
Загрузка ...
|
|
| 4 | 303 0932 | Самоблокирующаяся гайка |
Загрузка ...
|
|
| 5 | 303 0935 | Гайка шлицевая NM16-8 Zn DIN985 |
Загрузка ...
|
|
| 6 | 305 2242 | Supporting washer |
Загрузка ...
|
|
| 7 | 305 6124 | Шайба |
Загрузка ...
|
|
| 8 | 305 6141 | Шайба 17/30x3 7089 200HV Zn |
Загрузка ...
|
|
| 9 | 305 6327 | Washer |
Загрузка ...
|
|
| 10 | 305 8694 | Шайба |
Загрузка ...
|
|
| 11 | 305 8867 | Крепежное кольцо |
Загрузка ...
|
|
| 12 | 313 3064 | Pin with stop |
Загрузка ...
|
|
| 13 | 317 3415 | Expansion bush |
Загрузка ...
|
|
| 14 | 32110090 | Pointer |
Загрузка ...
|
|
| 15 | 32110091 | Pointer |
Загрузка ...
|
|
| 16 | 323 6348 | Смазочный ниппель |
Загрузка ...
|
|
| 17 | 325 1189 | Hose clip |
Загрузка ...
|
|
| 18 | 375 2206 | Valve |
Загрузка ...
|
|
| 19 | 375 4311 | Союз, вертлюг |
Загрузка ...
|
|
| 20 | 375 4498 | Adjustable angle union |
Загрузка ...
|
|
| 21 | 375 4500 | Adjustable angle union |
Загрузка ...
|
|
| 22 | 375 4503 | Adjustable angle union |
Загрузка ...
|
|
| 23 | 375 5081 | Seal ring |
Загрузка ...
|
|
| 24 | 377 4301 | Spiral hose |
Загрузка ...
|
|
| 25 | 377 4401 | Synthetic tube |
Загрузка ...
|
|
| 26 | 377 4403 | Synthetic tube |
Загрузка ...
|
|
| 27 | 475 2626 | High-pressure hose |
Загрузка ...
|
|
| 28 | 475 3235 | Hydraulic hose |
Загрузка ...
|
|
| 29 | 47510575 | Holder |
Загрузка ...
|
|
| 30 | 49110137 | Flange bushing |
Загрузка ...
|
|
| 31 | 57510134 | Control valve |
Загрузка ...
|
|
| 32 | 57510623 | Hydraulic ram |
Загрузка ...
|
|
| 33 | 375 4001 | Nipple |
Загрузка ...
|
|
| 34 | 475 2416 | Hydraulic hose |
Загрузка ...
|
|
| 35 | 475 3236 | Hydraulic hose |
Загрузка ...
|
|
| 36 | 575 2101 | Nonreturn valve |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
