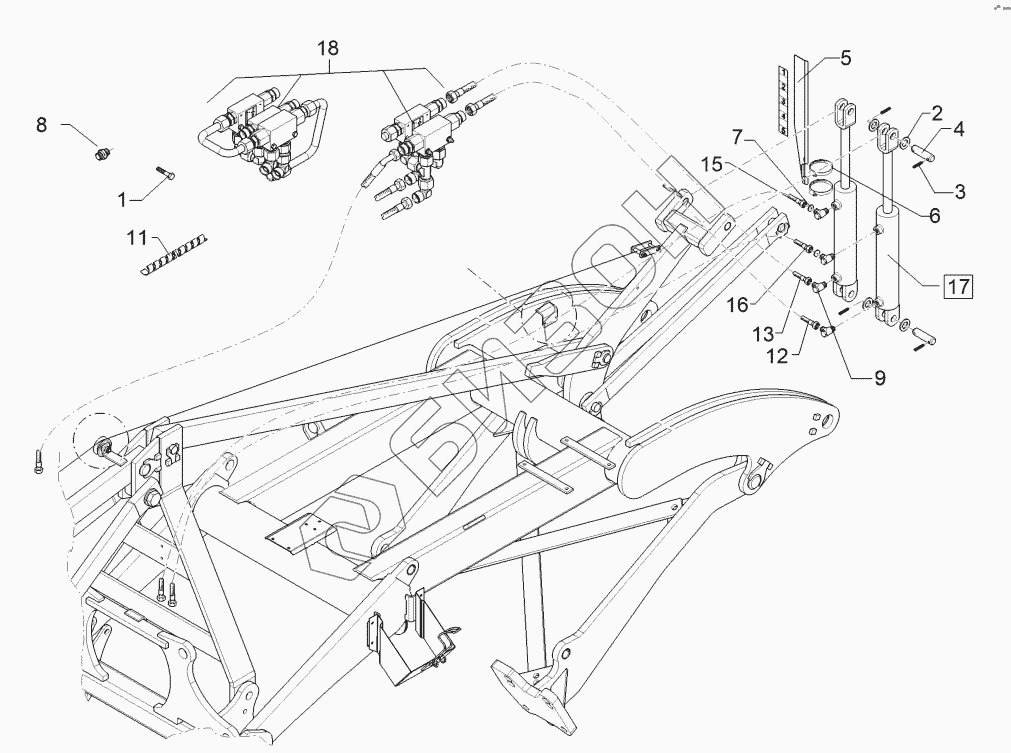

Графический каталог запасных частей к технике: Lemken Karat 9/600 KA. 6755825 Hydraulic assembly

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
11
12
13
15
16
17
18
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 301 3070 Bolt
Загрузка ...
2 305 6254 Washer
Загрузка ...
3 309 6072 Расширительная втулка
Загрузка ...
4 313 7772 Булавка
Загрузка ...
5 321 7042 Display
Загрузка ...
6 325 1166 Hose clip
Загрузка ...
7 375 2171 Throttle plate
Загрузка ...
8 375 4110 Сосок
Загрузка ...
9 375 4311 Союз, вертлюг
Загрузка ...
10 375 4480 T-union
Загрузка ...
11 377 4301 Spiral hose
Загрузка ...
12 475 2597 High-pressure hose
Загрузка ...
13 475 2598 High-pressure hose
Загрузка ...
14 475 3051 High-pressure hose
Загрузка ...
15 475 3556 Hydraulic hose
Загрузка ...
16 475 3557 Hydraulic hose
Загрузка ...
17 575 2546 Hydraulic ram
Загрузка ...
18 575 5824 Hydraulic assembly
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
