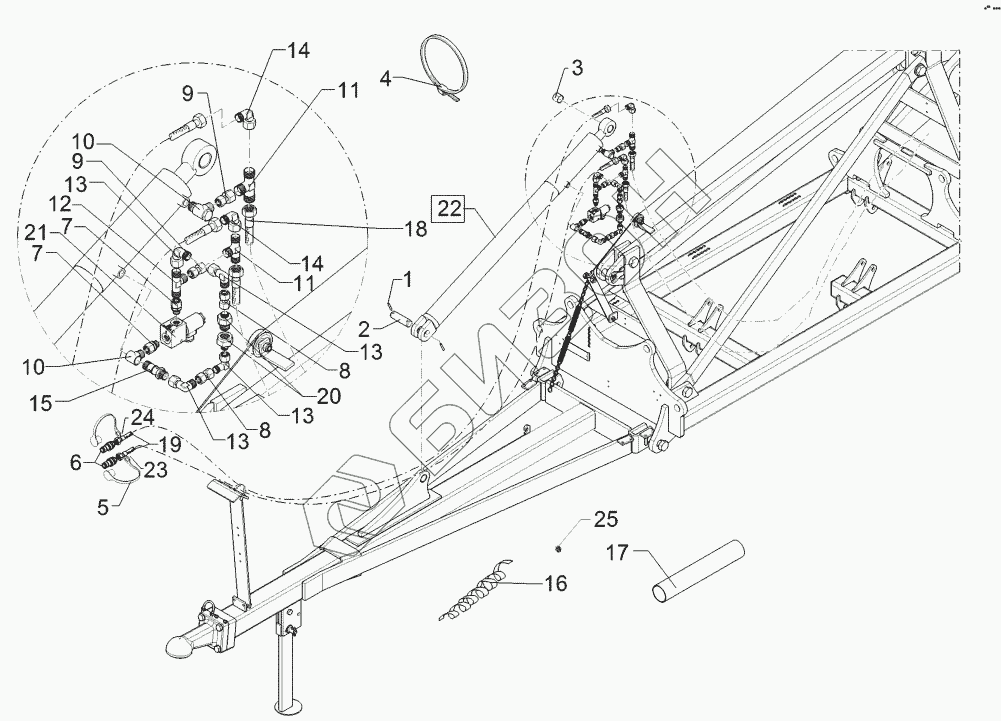

Позиция на иллюстрации Заводской номер детали Название детали Цена
1 309 7000 Расширительная втулка
Загрузка ...
2 313 3512 Pin
Загрузка ...
3 317 3368 Expansion bush
Загрузка ...
4 325 1130 Hose clip
Загрузка ...
5 375 2120 Cap
Загрузка ...
6 375 2736 SVK-socket
Загрузка ...
7 375 4042 Nipple
Загрузка ...
8 375 4132 Connection
Загрузка ...
9 375 4135 Connection
Загрузка ...
10 375 4310 Союз, вертлюг
Загрузка ...
11 375 4480 T-union
Загрузка ...
12 375 4484 T-union
Загрузка ...
13 375 4500 Adjustable angle union
Загрузка ...
14 375 4503 Adjustable angle union
Загрузка ...
15 375 5532 Banjo bolt
Загрузка ...
16 377 4301 Spiral hose
Загрузка ...
17 377 4401 Synthetic tube
Загрузка ...
18 475 3165 Hydraulic hose
Загрузка ...
19 475 3239 Hydraulic hose
Загрузка ...
20 575 2099 Nonreturn valve
Загрузка ...
21 575 2220 Seat valve
Загрузка ...
22 575 2350 Ram
Загрузка ...
23 325 1522 Marking
Загрузка ...
24 325 1529 Marking
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
