Графический каталог запасных частей к технике: Lemken Karat 9/600 KA. 6996342 Foot

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
2
3
3
3
3
6
7
8
9
10
13
14
15
18
19
20
22
23
25
27
29
30
31
32
33
34
35

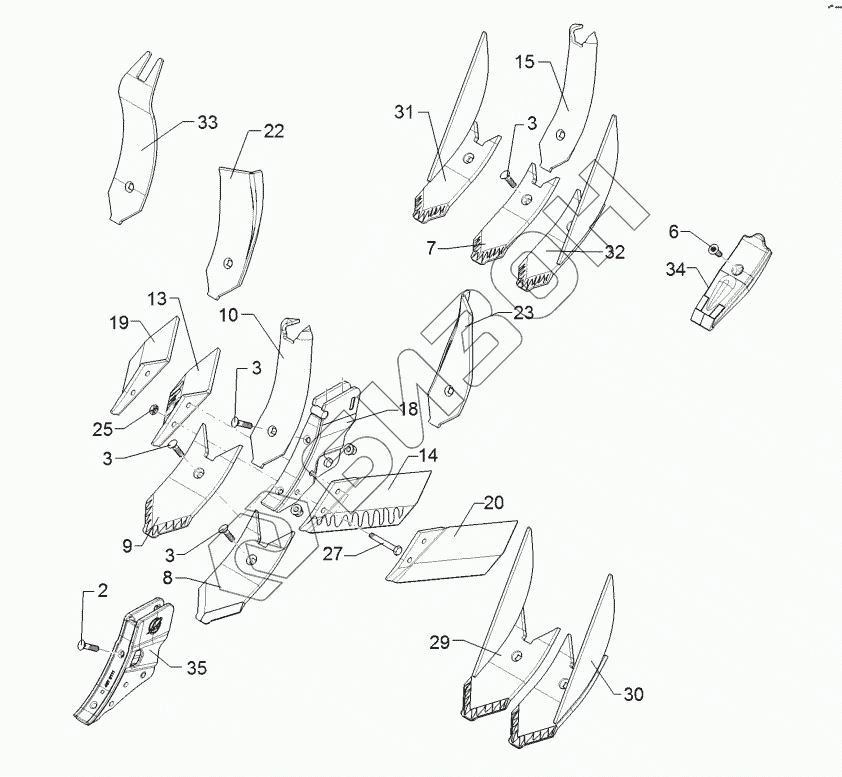

Позиция на иллюстрации Заводской номер детали Название детали Цена
2 30110515 Countersunk bolt
Загрузка ...
3 30110513 Countersunk bolt
Загрузка ...
6 30110514 Countersunk bolt
Загрузка ...
7 337 4441 Point
Загрузка ...
8 337 4442 Point
Загрузка ...
9 337 4443 Point
Загрузка ...
10 337 4484 Guideboard
Загрузка ...
13 337 4462 Wing share
Загрузка ...
14 337 4463 Wing share
Загрузка ...
15 337 4482 Guideboard
Загрузка ...
18 467 9110 Foot
Загрузка ...
19 337 4460 Wing share
Загрузка ...
20 337 4461 Wing share
Загрузка ...
22 337 4490 Guideboard, outer
Загрузка ...
23 337 4491 Guideboard, outer
Загрузка ...
25 303 1013 Орех
Загрузка ...
27 301 3409 Bolt
Загрузка ...
29 337 4444 Point
Загрузка ...
30 337 4445 Point
Загрузка ...
31 337 4446 Point
Загрузка ...
32 337 4447 Point
Загрузка ...
33 337 4486 Guideboard
Загрузка ...
34 33710008 Point
Загрузка ...
35 467 9111 Foot
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
