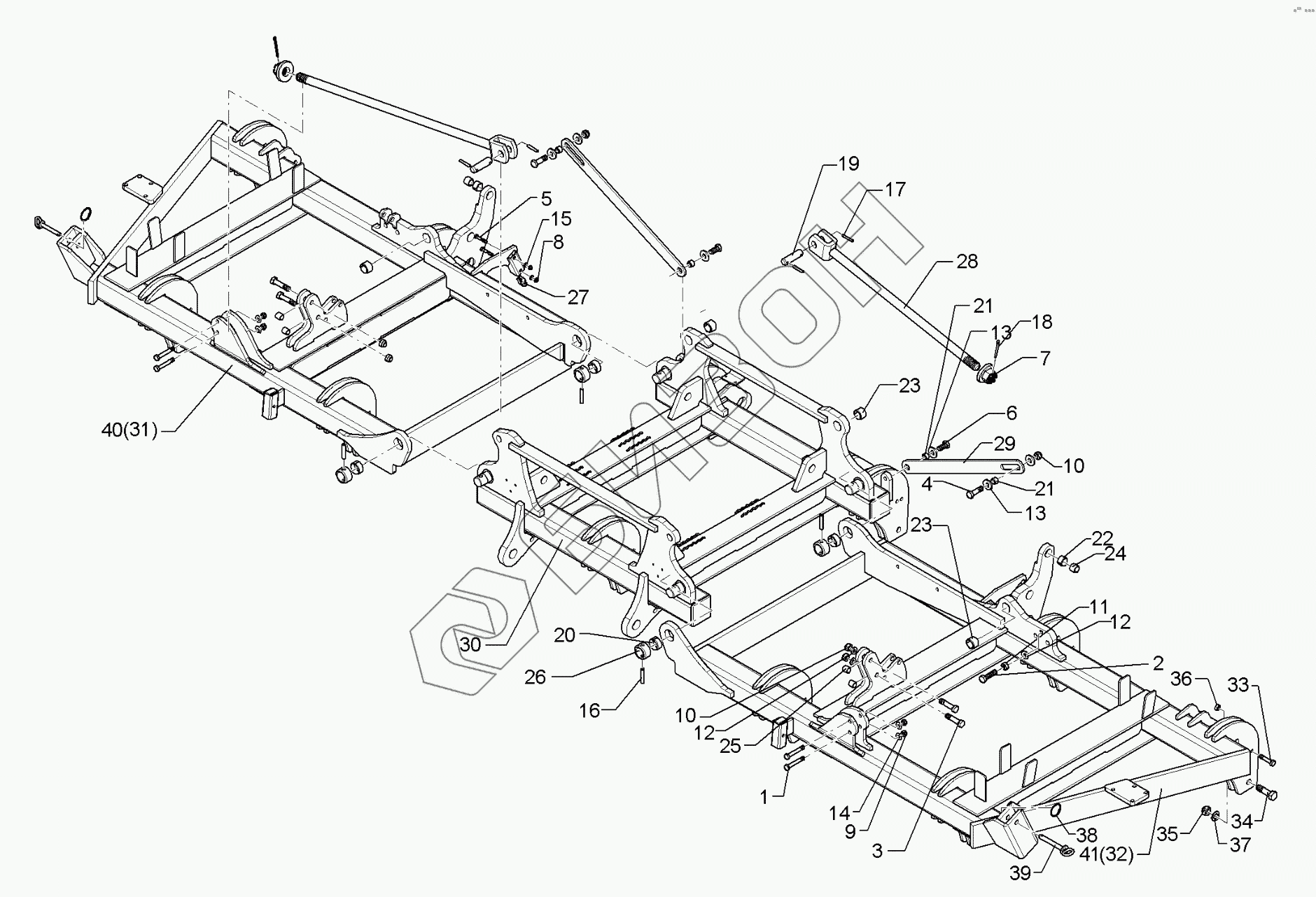

Графический каталог запасных частей к технике: Lemken Kristall 9/500KA. 61710004 Basic frame
1
2
3
4
5
6
7
8
9
10
10
11
12
12
13
13
14
15
16
17
18
19
20
21
21
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 301 3435 | Hexagon bolt |
Загрузка ...
|
|
| 2 | 301 3839 | Hexagon bolt |
Загрузка ...
|
|
| 3 | 301 5363 | Hexagon bolt |
Загрузка ...
|
|
| 4 | 301 5385 | Болт |
Загрузка ...
|
|
| 5 | 301 5418 | Bolt |
Загрузка ...
|
|
| 6 | 301 7380 | Screw |
Загрузка ...
|
|
| 7 | 303 0127 | Castle nut |
Загрузка ...
|
|
| 8 | 303 0932 | Самоблокирующаяся гайка |
Загрузка ...
|
|
| 9 | 303 0934 | Гайка шлицевая NM12-8 Zn DIN985 |
Загрузка ...
|
|
| 10 | 303 0935 | Гайка шлицевая NM16-8 Zn DIN985 |
Загрузка ...
|
|
| 11 | 303 1015 | Гайка шестигранная M16 DIN934-8 Zn |
Загрузка ...
|
|
| 12 | 305 6141 | Шайба 17/30x3 7089 200HV Zn |
Загрузка ...
|
|
| 13 | 305 6161 | Шайба 17/40x6 7349 200HV Zn |
Загрузка ...
|
|
| 14 | 305 8580 | Шайба 13/24x2,5 St-Zn DIN125 |
Загрузка ...
|
|
| 15 | 305 8694 | Шайба |
Загрузка ...
|
|
| 16 | 309 6211 | Expansion bush |
Загрузка ...
|
|
| 17 | 309 7000 | Расширительная втулка |
Загрузка ...
|
|
| 18 | 311 7649 | Колышек |
Загрузка ...
|
|
| 19 | 313 7772 | Булавка |
Загрузка ...
|
|
| 20 | 317 2005 | Расширительная втулка |
Загрузка ...
|
|
| 21 | 317 3334 | Expansion bush |
Загрузка ...
|
|
| 22 | 317 3352 | Expansion bush |
Загрузка ...
|
|
| 23 | 317 3417 | Expansion bush |
Загрузка ...
|
|
| 24 | 317 6657 | Bush |
Загрузка ...
|
|
| 25 | 317 6658 | Bush |
Загрузка ...
|
|
| 26 | 317 8641 | Adjusting ring |
Загрузка ...
|
|
| 27 | 375 9960 | Clamp |
Загрузка ...
|
|
| 28 | 417 8327 | Connecting rod |
Загрузка ...
|
|
| 29 | 41710001 | Control rod |
Загрузка ...
|
|
| 30 | 41710004 | Center section |
Загрузка ...
|
|
| 31 | 417 8668 | Lateral section |
Загрузка ...
|
|
| 32 | 417 8669 | Lateral section |
Загрузка ...
|
|
| 33 | 301 3391 | Bolt |
Загрузка ...
|
|
| 34 | 301 4601 | Болт |
Загрузка ...
|
|
| 35 | 303 1013 | Орех |
Загрузка ...
|
|
| 36 | 303 0936 | Гайка шлицевая NM20-8 Zn DIN985 |
Загрузка ...
|
|
| 37 | 305 6012 | Шайба 21x37x3 ISO7089 Zn |
Загрузка ...
|
|
| 38 | 305 8551 | Стопорное кольцо Di41x3 A2 |
Загрузка ...
|
|
| 39 | 313 8143 | Pin with grip |
Загрузка ...
|
|
| 40 | 41710042 | Lateral section |
Загрузка ...
|
|
| 41 | 41710043 | Lateral section |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
