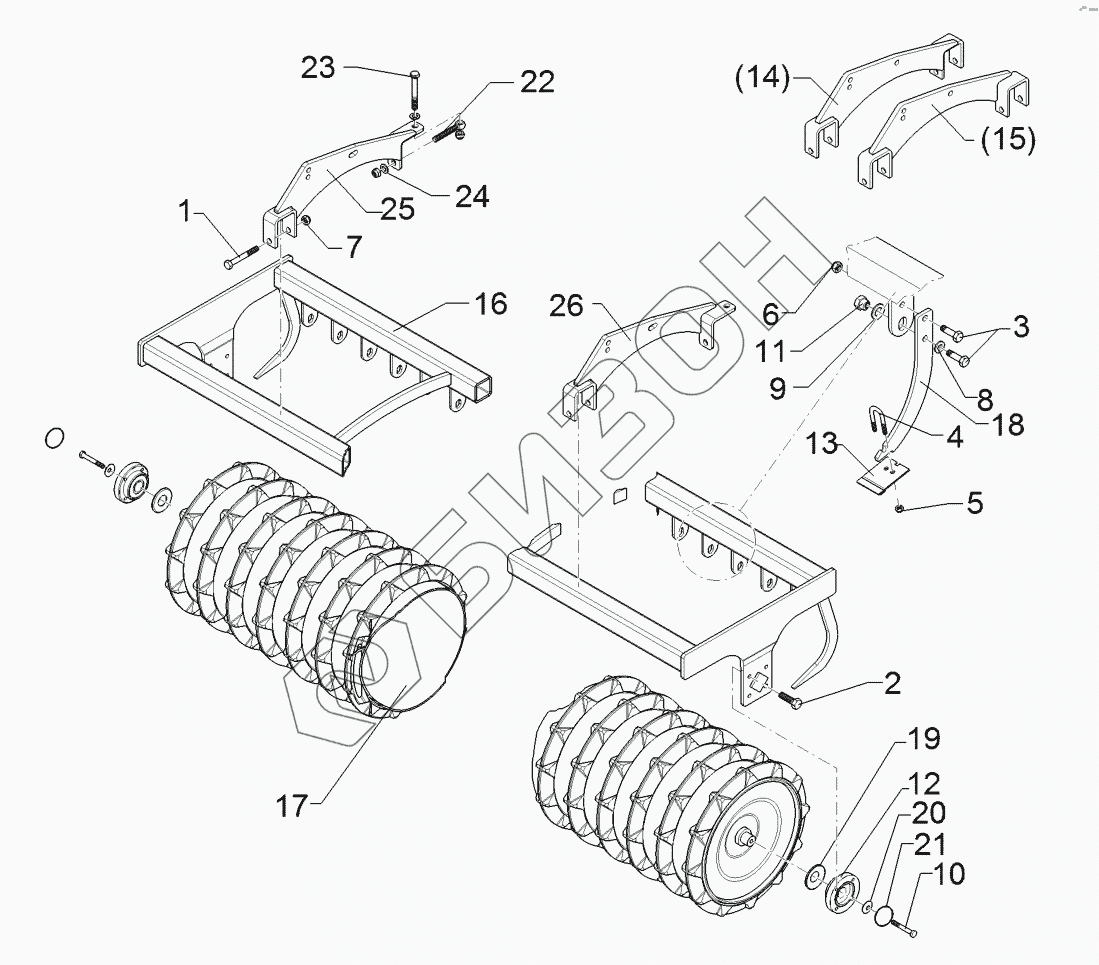

Графический каталог запасных частей к технике: Lemken Kristall 9/500KA. 6227441 Trapeze packer roller

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 301 4020 Bolt
Загрузка ...
2 301 3324 Screw
Загрузка ...
3 301 7334 Шуруп M12x35-8.8 Zn DIN933
Загрузка ...
4 301 7760 U-bolt
Загрузка ...
5 303 0932 Самоблокирующаяся гайка
Загрузка ...
6 303 0934 Гайка шлицевая NM12-8 Zn DIN985
Загрузка ...
7 303 0935 Гайка шлицевая NM16-8 Zn DIN985
Загрузка ...
8 305 6010 Washer
Загрузка ...
9 305 6167 Шайба 13/35x5 Zn DIN 6340
Загрузка ...
10 301 3406 Шуруп M12x70-8.8 Zn DIN931
Загрузка ...
11 317 7699 Eccentric
Загрузка ...
12 319 9372 Bearing cpl.
Загрузка ...
13 349 2005 Scraper
Загрузка ...
14 422 2916 Support plate
Загрузка ...
15 422 2917 Support plate
Загрузка ...
16 422 7441 Supporting frame
Загрузка ...
17 423 2231 Trapeze packer roller
Загрузка ...
18 423 5906 Carier for scraper
Загрузка ...
19 323 0411 Cap
Загрузка ...
20 329 6124 Cup spring
Загрузка ...
21 375 1277 O-ring
Загрузка ...
22 301 0853 Eye bolt
Загрузка ...
23 301 4039 Hexagon bolt
Загрузка ...
24 305 6141 Шайба 17/30x3 7089 200HV Zn
Загрузка ...
25 422 2932 Support plate
Загрузка ...
26 422 2933 Support plate
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
