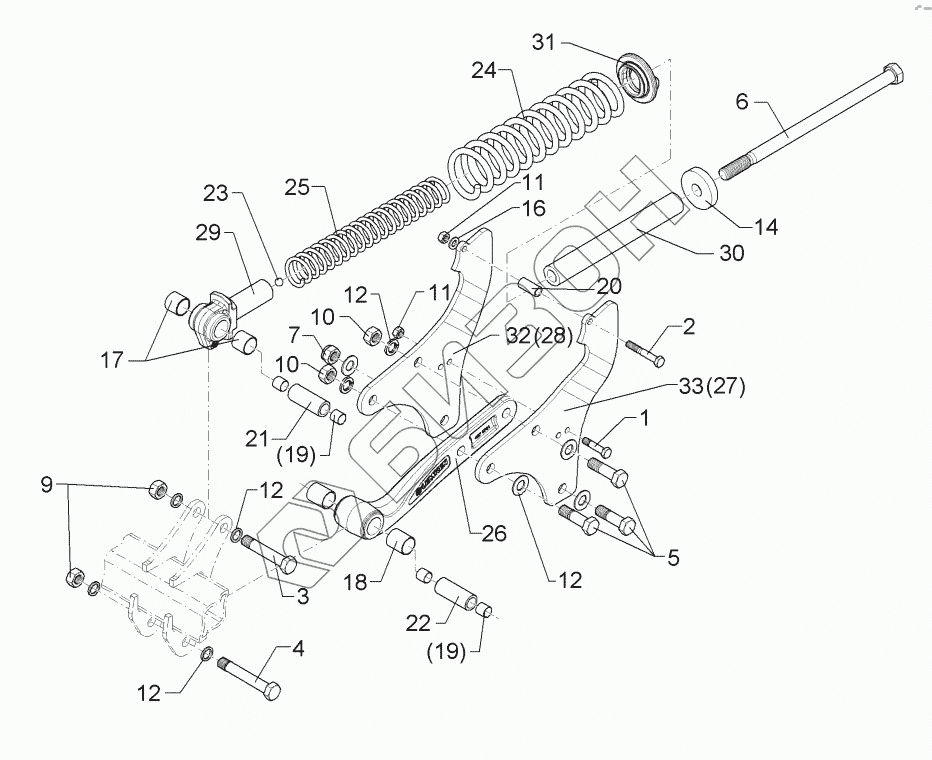

Графический каталог запасных частей к технике: Lemken Kristall 9/500KA. 6275731 Overload safety device
1
2
3
4
5
6
7
9
10
10
11
11
12
12
12
12
14
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 301 3384 | Bolt |
Загрузка ...
|
|
| 2 | 301 3432 | Болт |
Загрузка ...
|
|
| 3 | 301 4524 | Hexagon bolt |
Загрузка ...
|
|
| 4 | 301 4525 | Hexagon bolt |
Загрузка ...
|
|
| 5 | 301 4601 | Болт |
Загрузка ...
|
|
| 6 | 301 4867 | Hexagon bolt |
Загрузка ...
|
|
| 7 | 303 0936 | Гайка шлицевая NM20-8 Zn DIN985 |
Загрузка ...
|
|
| 9 | 303 0977 | Орех |
Загрузка ...
|
|
| 10 | 303 0978 | Гайка шестигранная M20 DIN934-8 Zn |
Загрузка ...
|
|
| 11 | 303 1013 | Орех |
Загрузка ...
|
|
| 12 | 305 6012 | Шайба 21x37x3 ISO7089 Zn |
Загрузка ...
|
|
| 14 | 305 7717 | Washer |
Загрузка ...
|
|
| 16 | 305 8580 | Шайба 13/24x2,5 St-Zn DIN125 |
Загрузка ...
|
|
| 17 | 317 3032 | Sleeve bearing |
Загрузка ...
|
|
| 18 | 317 3033 | Sleeve bearing |
Загрузка ...
|
|
| 19 | 317 3034 | Sleeve bearing |
Загрузка ...
|
|
| 20 | 317 6973 | Tube |
Загрузка ...
|
|
| 21 | 317 6974 | Bush |
Загрузка ...
|
|
| 22 | 317 6975 | Bush |
Загрузка ...
|
|
| 23 | 323 4132 | Ball |
Загрузка ...
|
|
| 24 | 329 8438 | Compression spring |
Загрузка ...
|
|
| 25 | 329 8439 | Compression spring |
Загрузка ...
|
|
| 26 | 427 5731 | Beam |
Загрузка ...
|
|
| 27 | 427 5732 | Plate for beam |
Загрузка ...
|
|
| 28 | 427 5733 | Plate for beam |
Загрузка ...
|
|
| 29 | 427 5734 | Connecting piece |
Загрузка ...
|
|
| 30 | 427 5736 | Tube |
Загрузка ...
|
|
| 31 | 427 8168 | Bearing |
Загрузка ...
|
|
| 32 | 42710002 | Plate for beam |
Загрузка ...
|
|
| 33 | 42710003 | Plate for beam |
Загрузка ...
|
