Графический каталог запасных частей к технике: Lemken Kristall 9/500KA. 65010002 Trailer

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
2
5
5
5
7
7
7
7
9
9
9
10
12
12
14
14
14
17
18
19
19
19
20
21
21
21
22
22
23
23
25
25
26
26
26
26
26
26
27
28
29
30
31
32
33
35
36
37

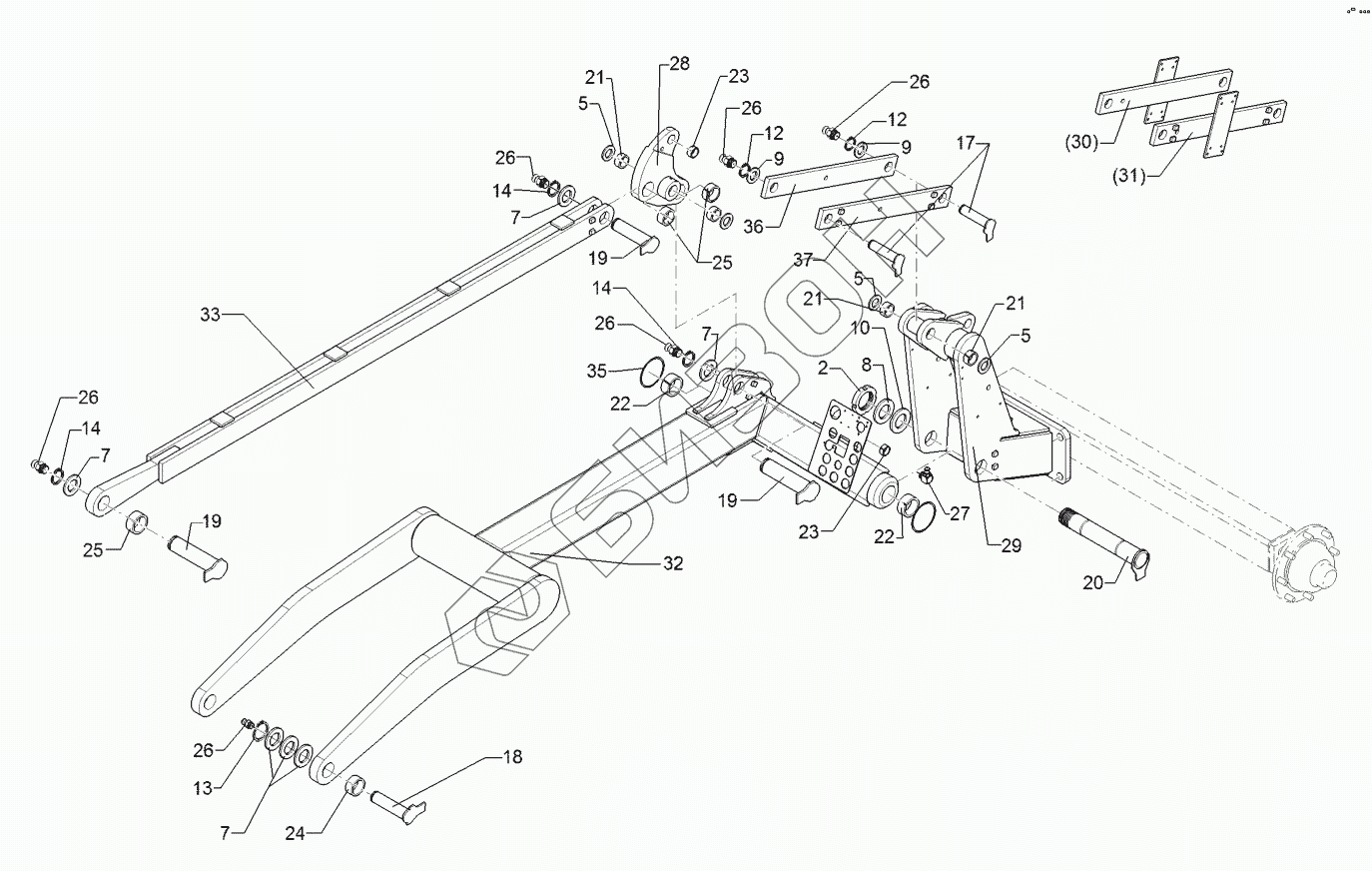

Позиция на иллюстрации Заводской номер детали Название детали Цена
2 303 0339 Grooved nut
Загрузка ...
5 305 2095 Клин
Загрузка ...
7 305 2150 Клин
Загрузка ...
9 305 2250 Поддерживающая шайба
Загрузка ...
10 305 2261 Supporting washer
Загрузка ...
12 305 8875 Крепежное кольцо
Загрузка ...
14 305 8877 Крепежное кольцо
Загрузка ...
17 313 4047 Pin with stop
Загрузка ...
18 313 5049 Pin with stop
Загрузка ...
19 313 5041 Pin with stop
Загрузка ...
20 313 6031 Pin with stop
Загрузка ...
21 317 2009 Expansion bush
Загрузка ...
22 317 3393 Expansion bush
Загрузка ...
23 317 3360 Expansion bush
Загрузка ...
25 317 3434 Expansion bush
Загрузка ...
26 323 6348 Смазочный ниппель
Загрузка ...
27 323 6349 Смазочный ниппель
Загрузка ...
28 450 0530 Lever
Загрузка ...
29 450 8591 Axle trestle
Загрузка ...
30 45010006 Link
Загрузка ...
31 45010007 Link
Загрузка ...
32 45010004 Arm
Загрузка ...
33 45010003 Strut
Загрузка ...
35 375 1295 O-ring
Загрузка ...
36 45010100 Link
Загрузка ...
37 45010111 Link
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
